Plusy

Přednosti & výhody

  • dolní profil z extrudovaného hliníku

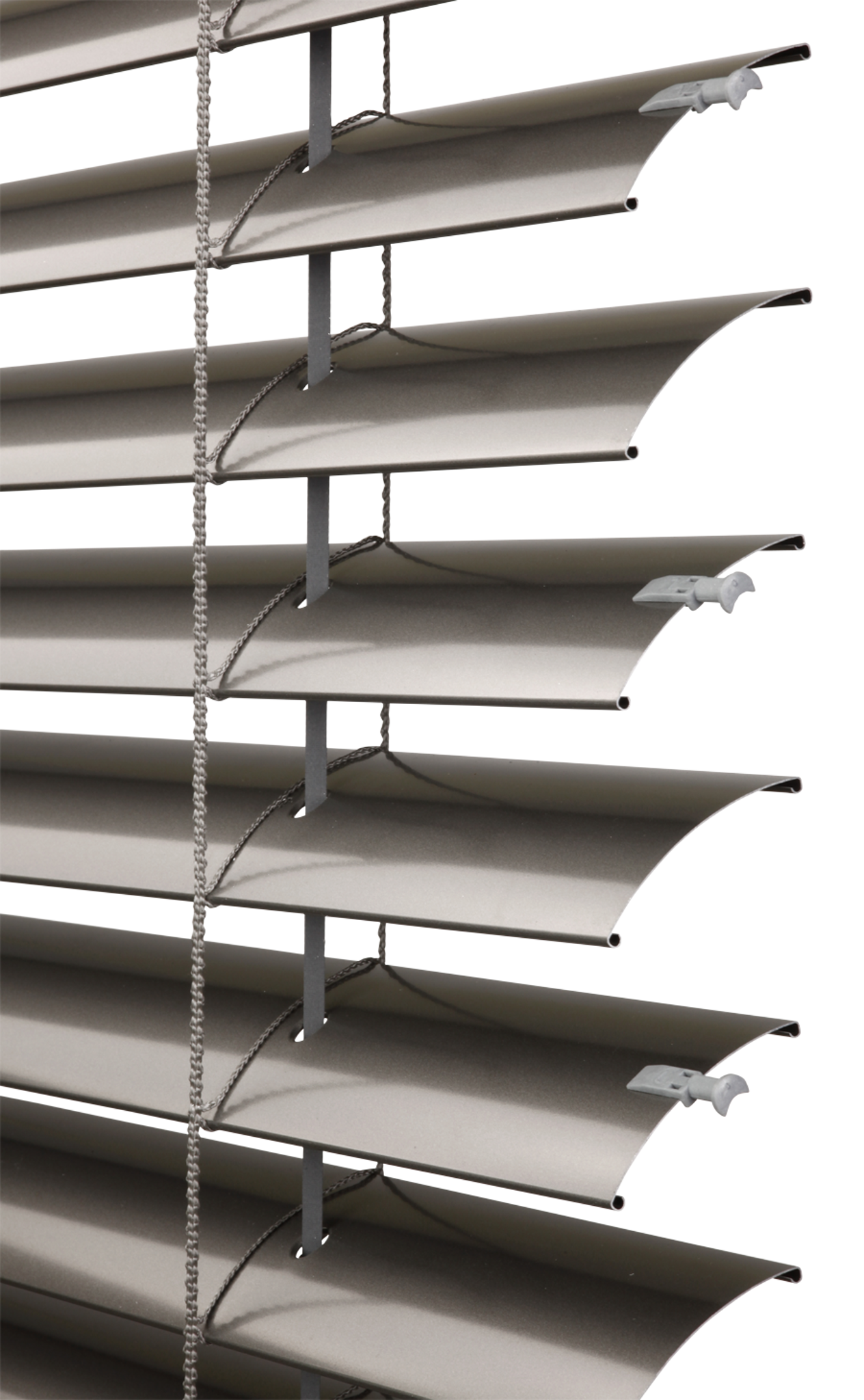

  • DUO SYSTÉM – dvojité naklápění lamel
  • vyšší tuhost lamel
  • možnost elektrického ovládání
  • garantovaná plocha až 24 m2
Prozkoumejte

Barevné provedení

Barvy zde uvedené jsou pouze orientační. Pokud chcete barvu vidět ve skutečnosti, doporučujeme navštívit některého z našich obchodních partnerů a vyžádat si fyzický vzorník. Na případnou reklamaci z důvodu výběru nevhodné barvy dle vzorníku zobrazeného elektronickou cestou nemůžeme přistoupit.
Vybrat vhodného partnera
Způsoby

Ovládání

manuálně
klikou
elektricky
dálkovým ovladačem nebo vypínačem
Garantované

Rozměry

minimální šířka
600 mm
maximální šířka
6000 mm
maximální výška
4000 mm
maximální plocha
8 m2 (pro ovládání klikou)
24 m2 (pro ovládání motorem)
Upozornění: S rostoucí šířkou žaluzie klesá třída její odolnosti vůči větru – viz Odolnost proti větru, níže na stránce.

Atypické rozměry nevyrábíme.
Garantované rozměry

Technické parametry

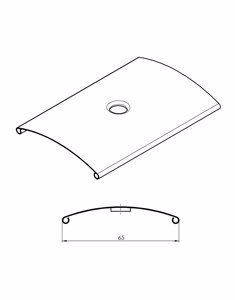

Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní
pásek
vodící lišta lanko
Obchodní název

P 001/1 P 001/2 P 012/2
P 039

Viz technický manuál P 036
P 030/2 P 531,
P531/1
Rozměr (mm) 56 × 58 58 × 60 67 × 13 0,42 × 83 Viz technický manuál Ø 3,2 60 × 72 6 × 0,28
Materiál Fe Al Al Al Viz technický manuál Fe / PVC PES PES

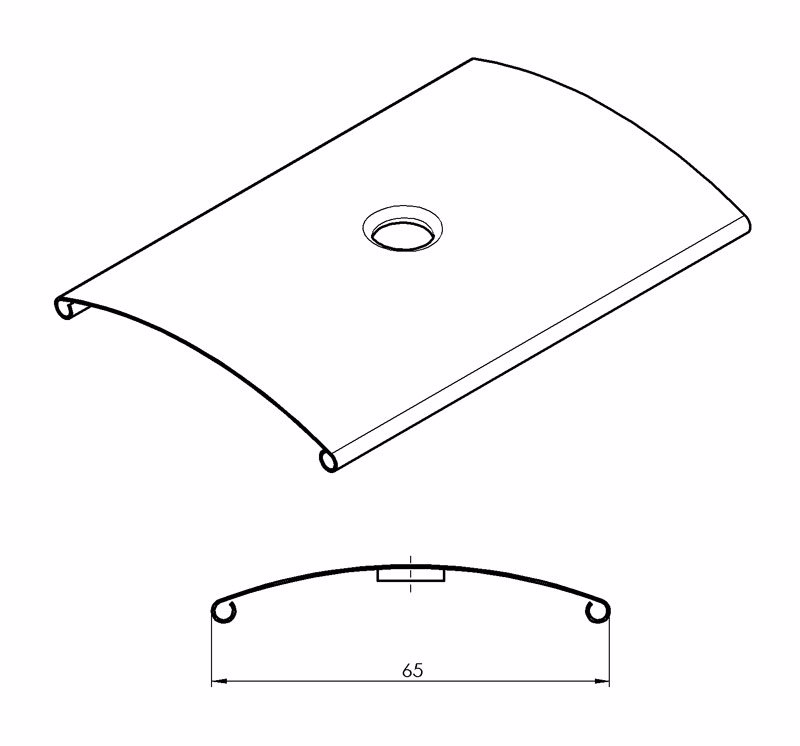

Řez řez profilu řez profilu řez profilu řez profilu
Barva Standard:
pozink. plech
natural (Al profil)
Ostatní RAL v nástřiku,
DECORAL*
Standard:
elox. hliník
Ostatní RAL v nástřiku,
DECORAL*
Dle aktuálního vzorníku
ISOTRA a.s.
Základní provedení – elox
Lakováno v barvách RAL,
DECORAL*
šedá
černá
šedá
černá
šedá
černá

*pro max. šířku 4000 mm

Varianty montáže

Základní typy montáže

Tyto tři typy montáže mohou být ve dvou variantách: krycí schránka přiznaná / krycí schránka včleněná do zateplovacího systému nebo obvodového pláště.

Specifická montáž

  •  Samonosné provedení (upevnění žaluzie na vodících lištách)
  • Fasádní provedení (kulatá kazeta; montáž na fasádu)
  • Montáž do překladu Heluz (zapuštěné vodící lišty)
  • Montáž do překladu Porotherm (vhodné pro samonosné provedení)
  • Samonosná žaluzie s nábalem mimo kanál

S montáží do překladu je nutné počítat již ve fázi projektu rodinného domu.

Odolnost proti větru

Zkoušky odolnosti proti větru byly provedeny Centrem stavebního inženýrství, a.s. ve Zlíně dle ČSN EN 13659.

Vedení lišta

Základní charakteristiky Vlastnost
Odolnost proti větru Šířka stavebního otvoru L (mm) L <= 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Třída odolnosti větru 4 7 3 6 2 5 1 4
Max. rychlost větru v (km/h) 61 49 38 28
Max. účinná výška křídla  Hmax = 4000 mm
Šířka stavebního otvoru L (mm) 4 500 < L <= 5 000 5 000 < L <= 5 500 5 500 < L <= 5 800 5 800 < L <= 6 000
Třída odolnosti větru 0 3 0 2 0 1 0 0
Max. rychlost větru vmax (km/h) 19 11 5 1
Max. účinná výška křídla Hmax = 4000 mm
Přídavný tepelný odpor ΔR 0,08 (m2.K/W)
Celkový činitel prostupu sluneční energie gtot 0,032 - 0,094 (dle zvolené barvy lamely)*

Vedení lanko

Základní charakteristiky Vlastnost
Odolnost proti větru Šířka stavebního otvoru L (mm) L < 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 500 < L <= 4 800
Norma EN/Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort 13659 Beaufort
Třída odolnosti větru 1 4 0 3 0 2 0 1 0 0
Max. rychlost větru vmax (km/h) 28 19 11 5 1
Max. účinná výška křídla Hmax = 2500mm
Šířka stavebního otvoru L (mm) L < 2 000 2 000 < L <= 3 000 3 000 < L <= 4 000 4 000 < L <= 4 500 4 000 < L <= 4 500
Třída odolnosti větru 0 3 0 2 0 1 0 0 0 0
Max. rychlost větru vmax (km/h) 19 11 5 1 1
Max. účinná výška křídla Hmax = 4000 mm
Přídavný tepelný odpor ΔR 0,08 (m2.K/W)
Celkový činitel prostupu sluneční energie gtot 0,032 - 0,094 (dle zvolené barvy lamely)*
