Venkovní okenní žaluzie Zetta 90

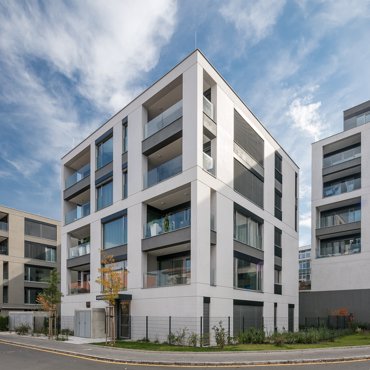

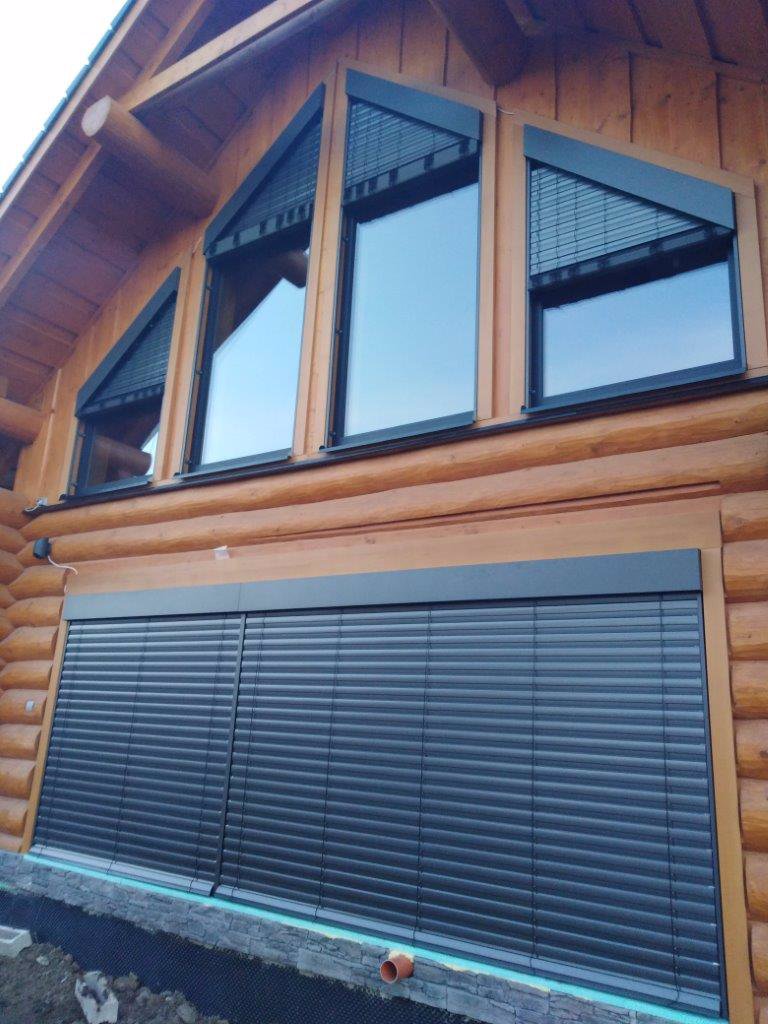

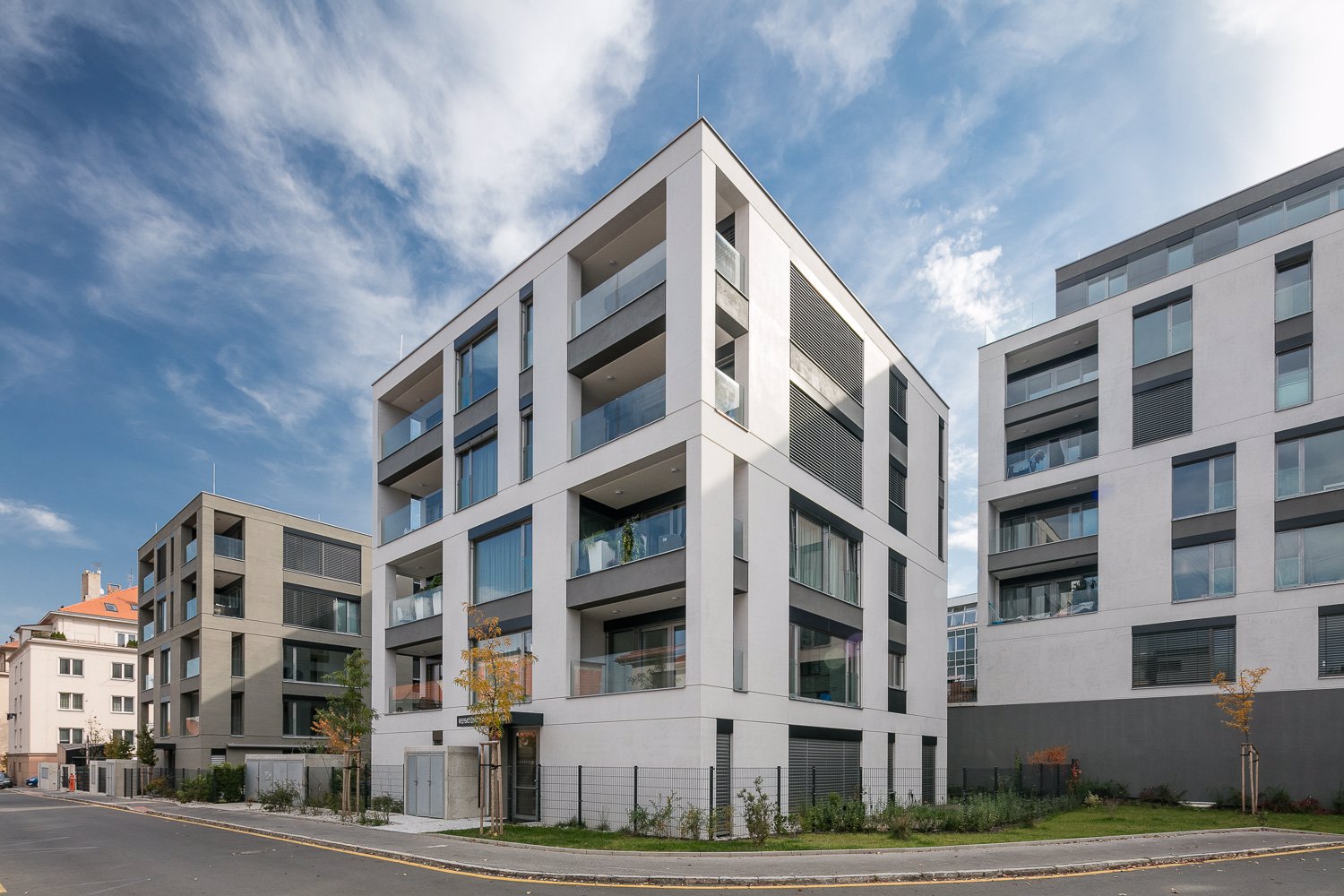

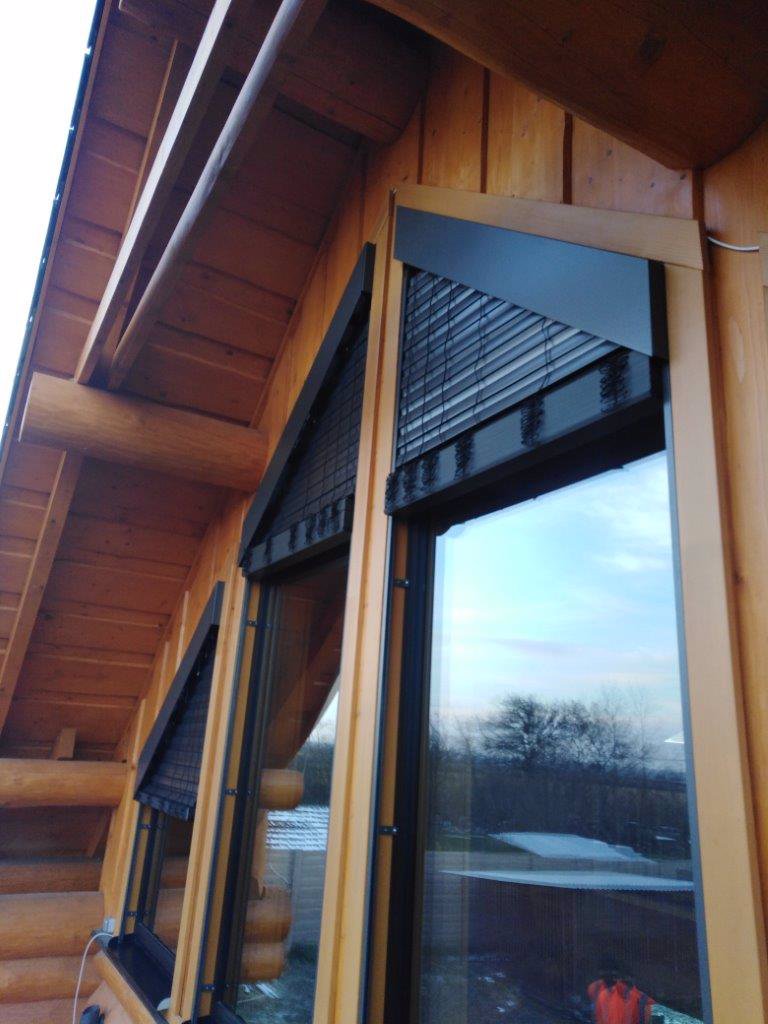

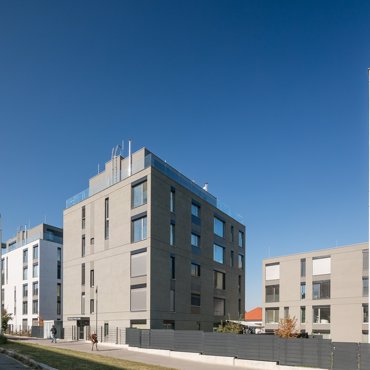

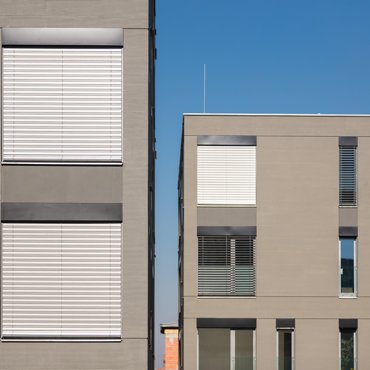

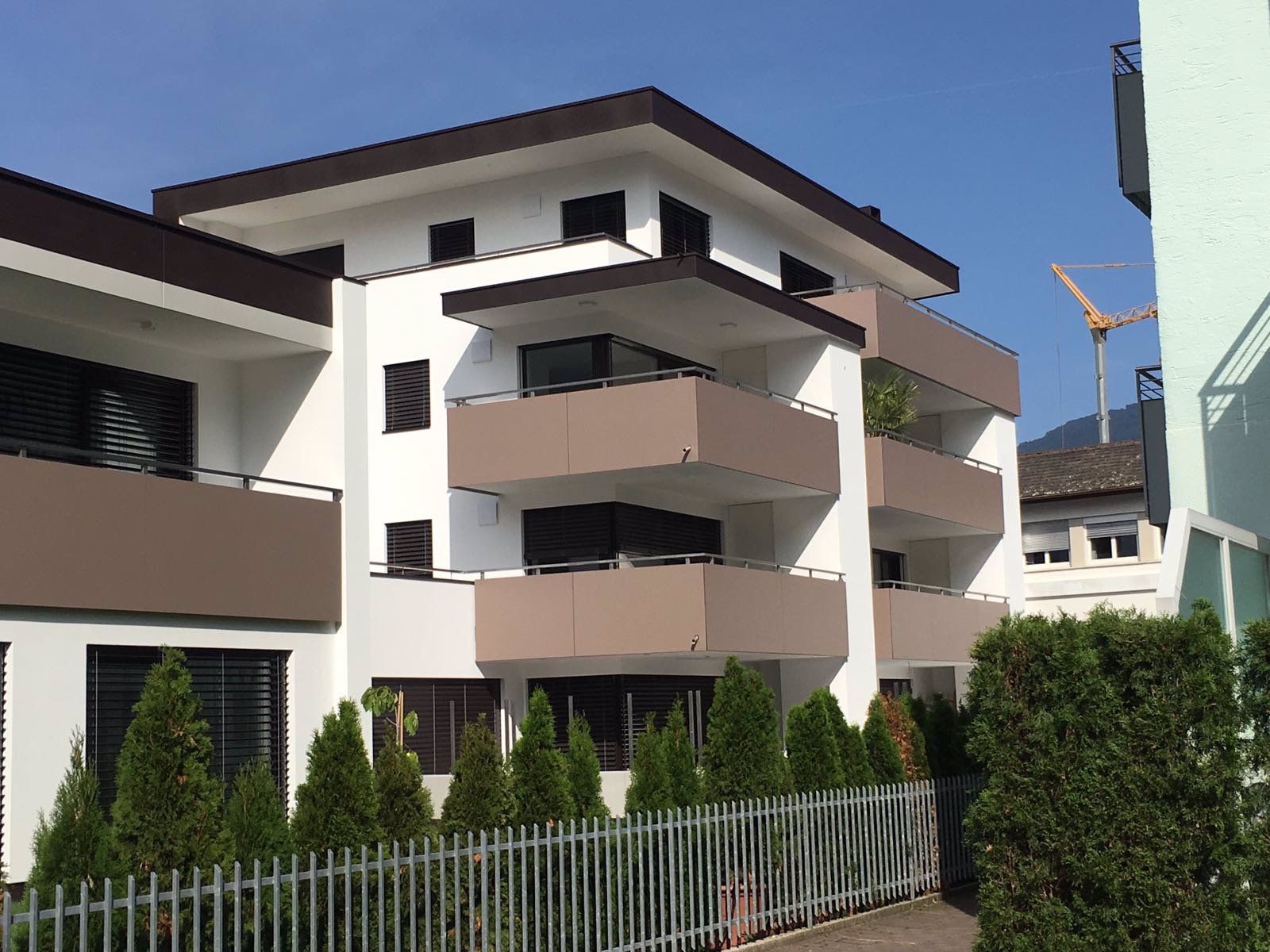

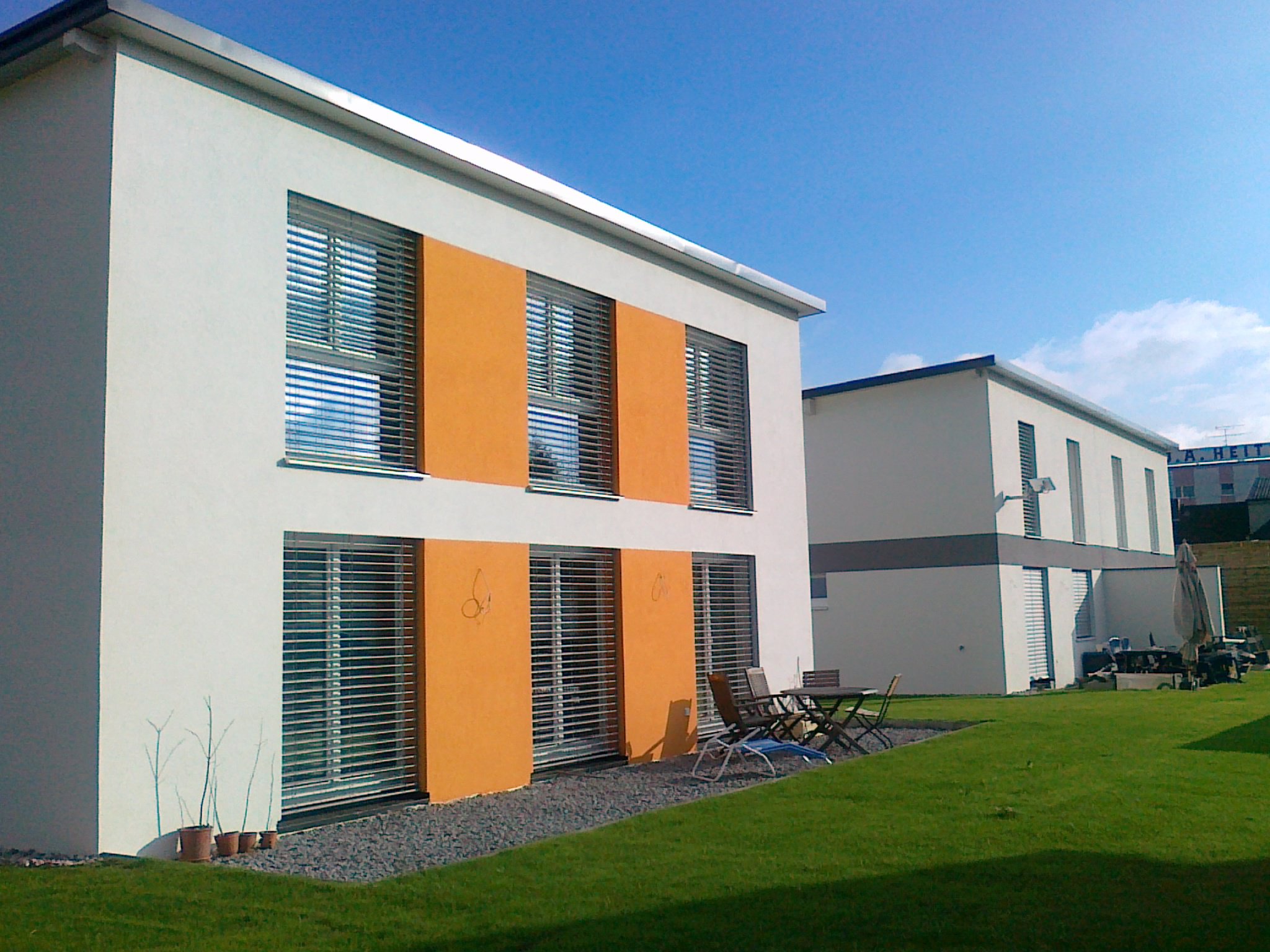

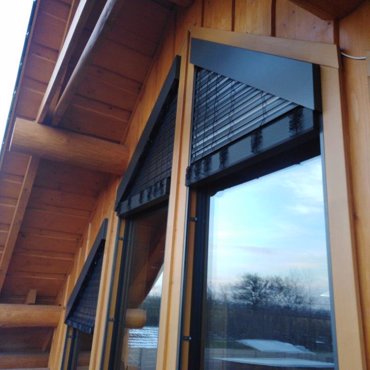

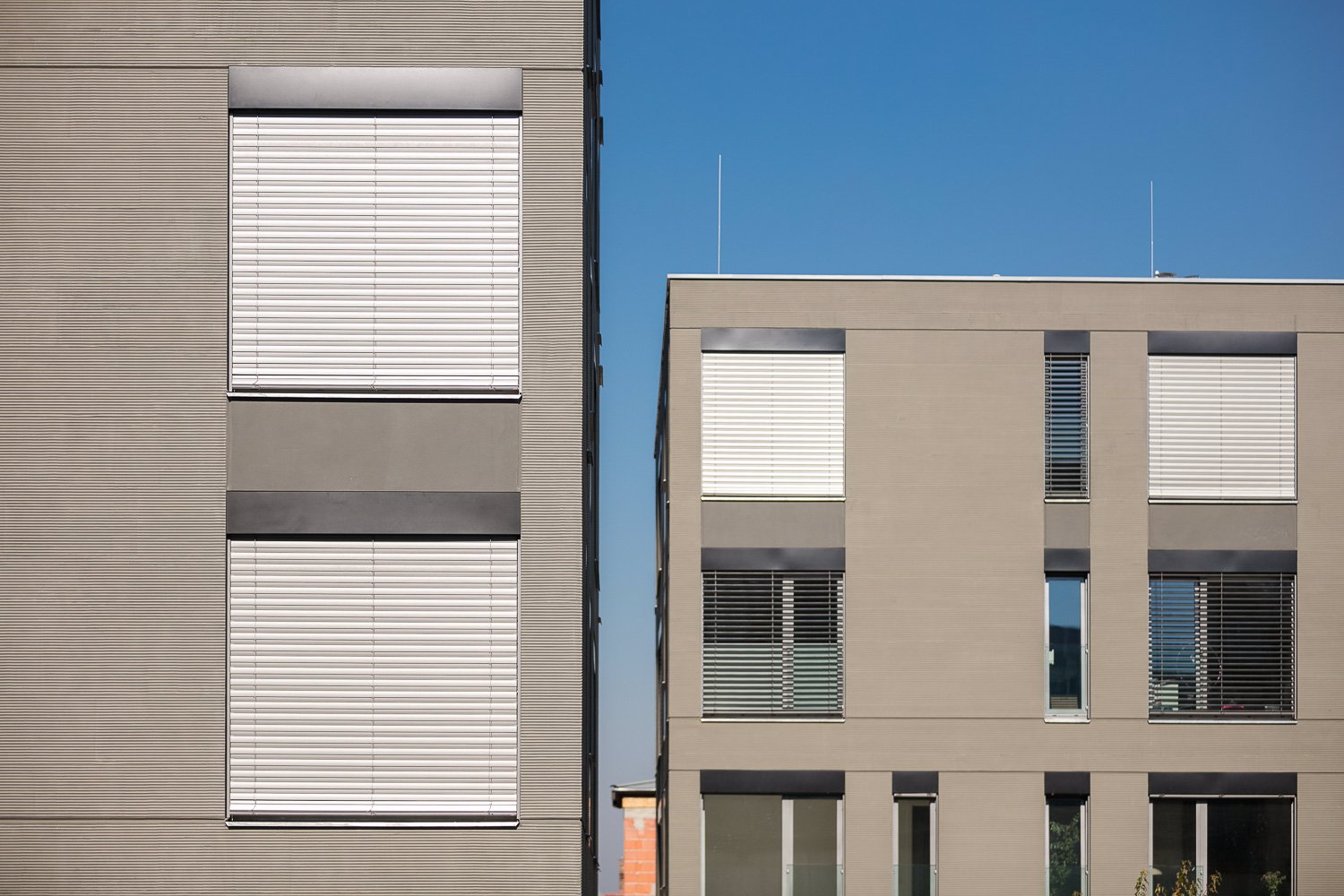

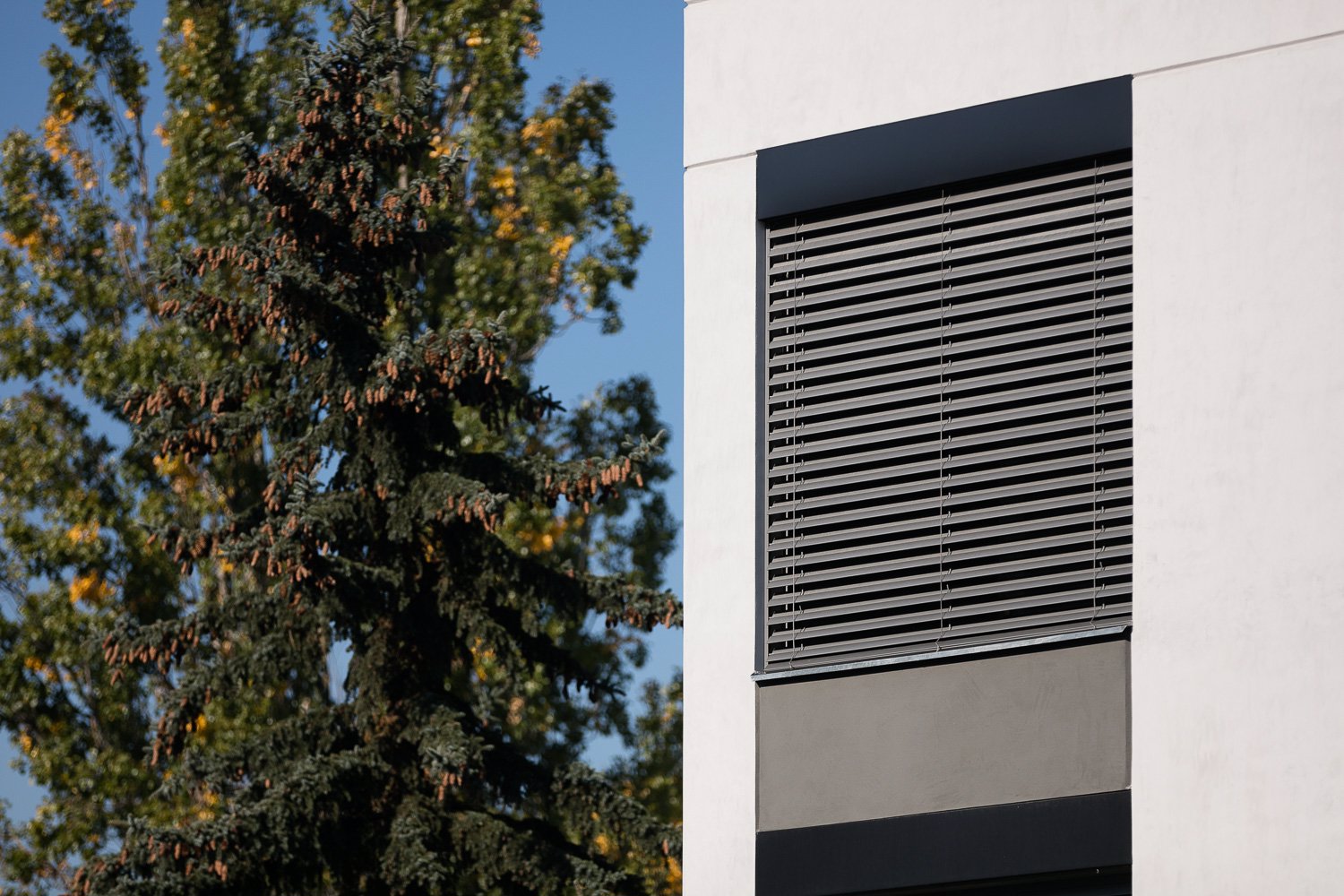

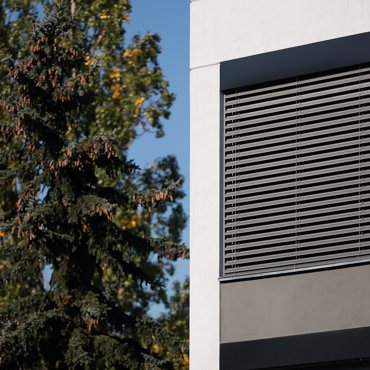

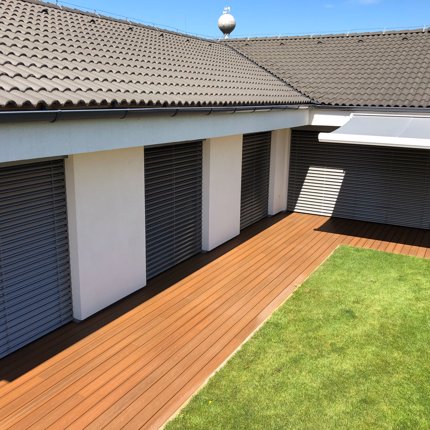

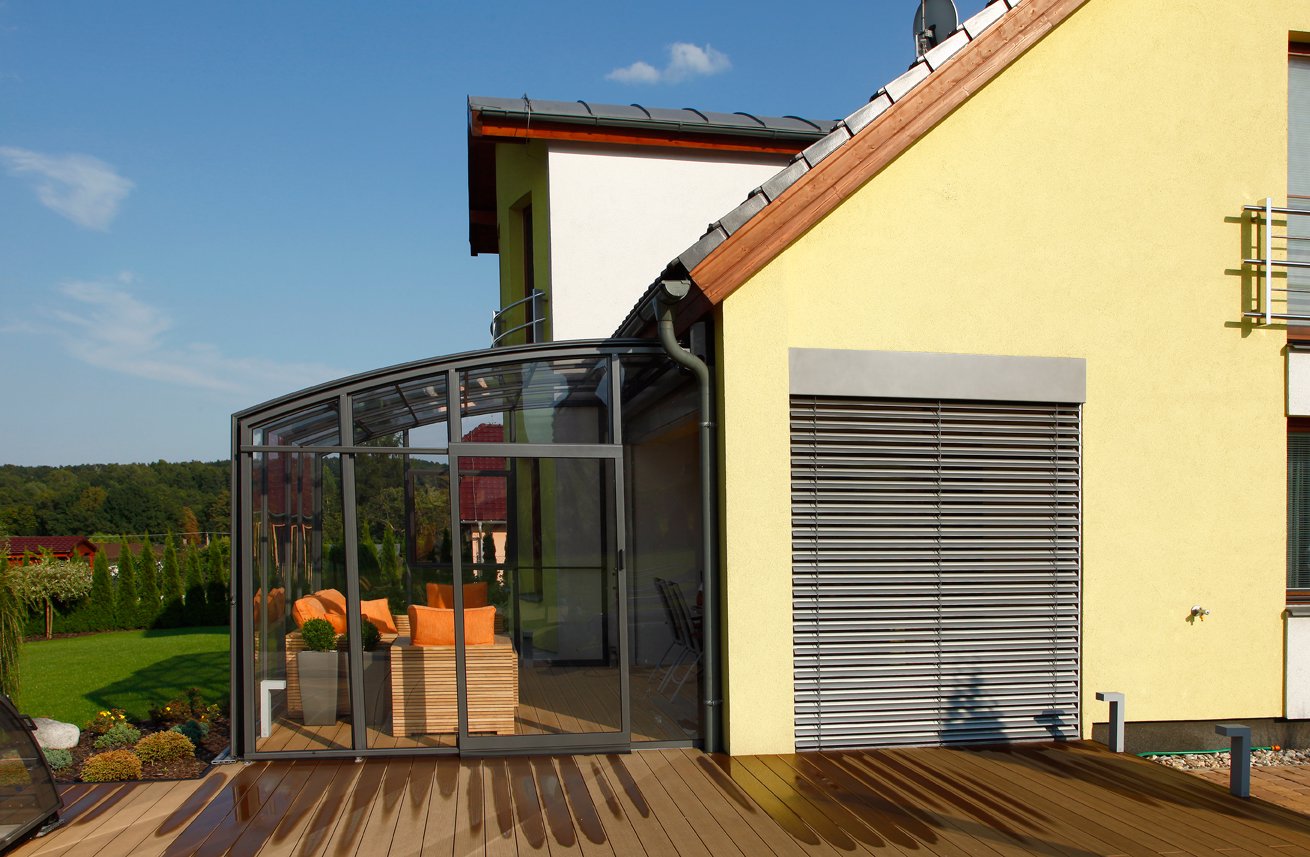

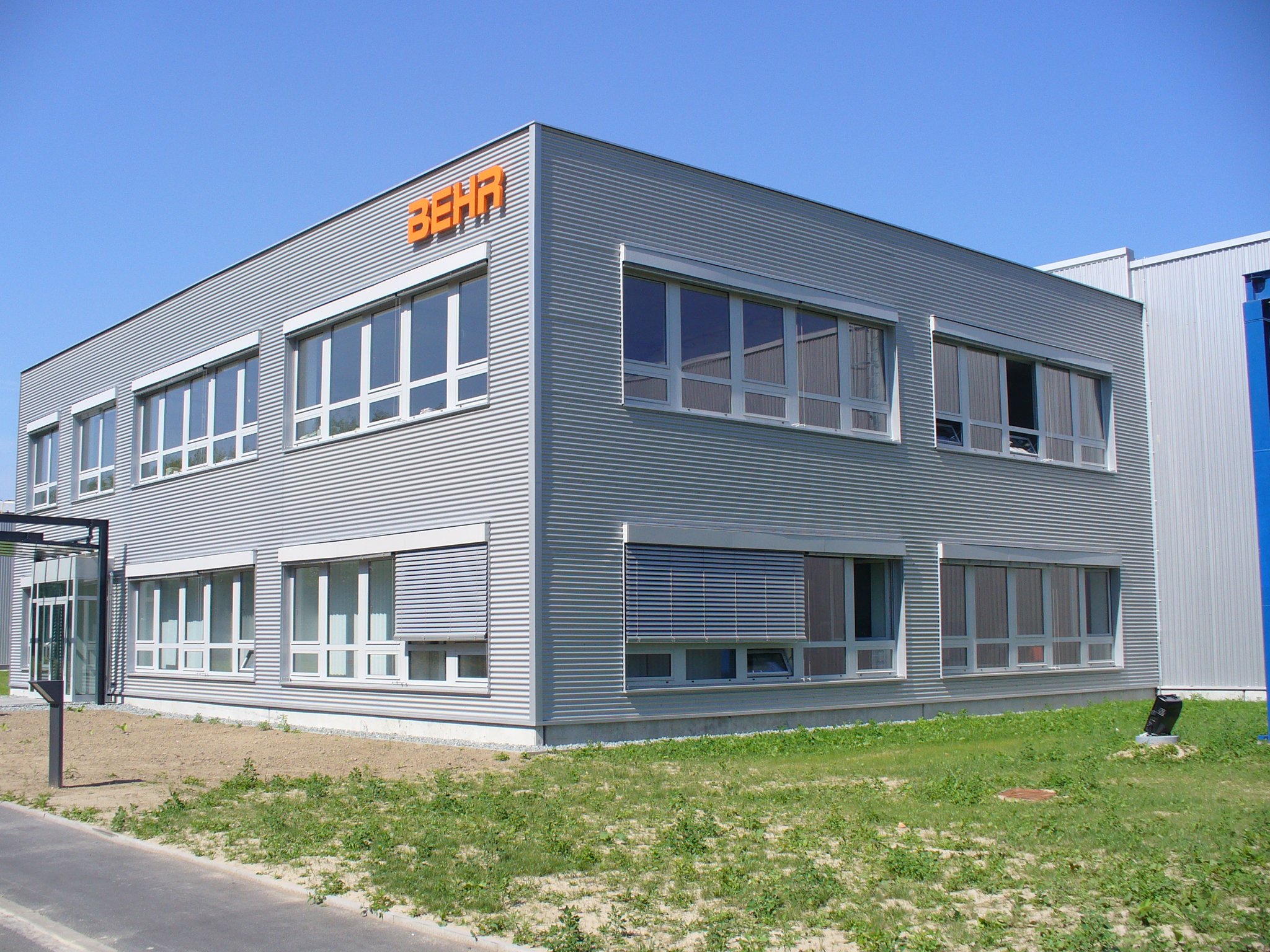

Galerie produktu

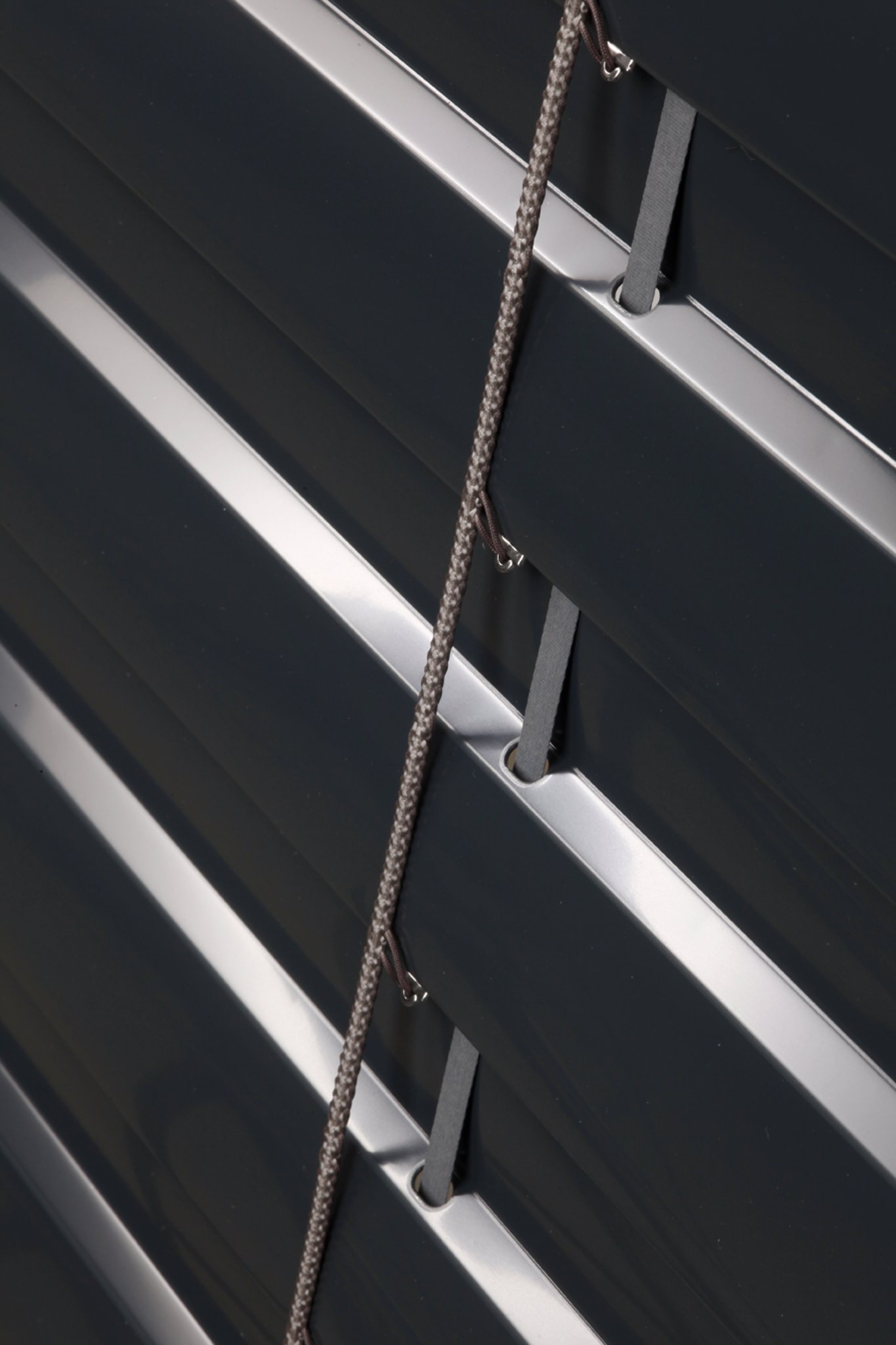

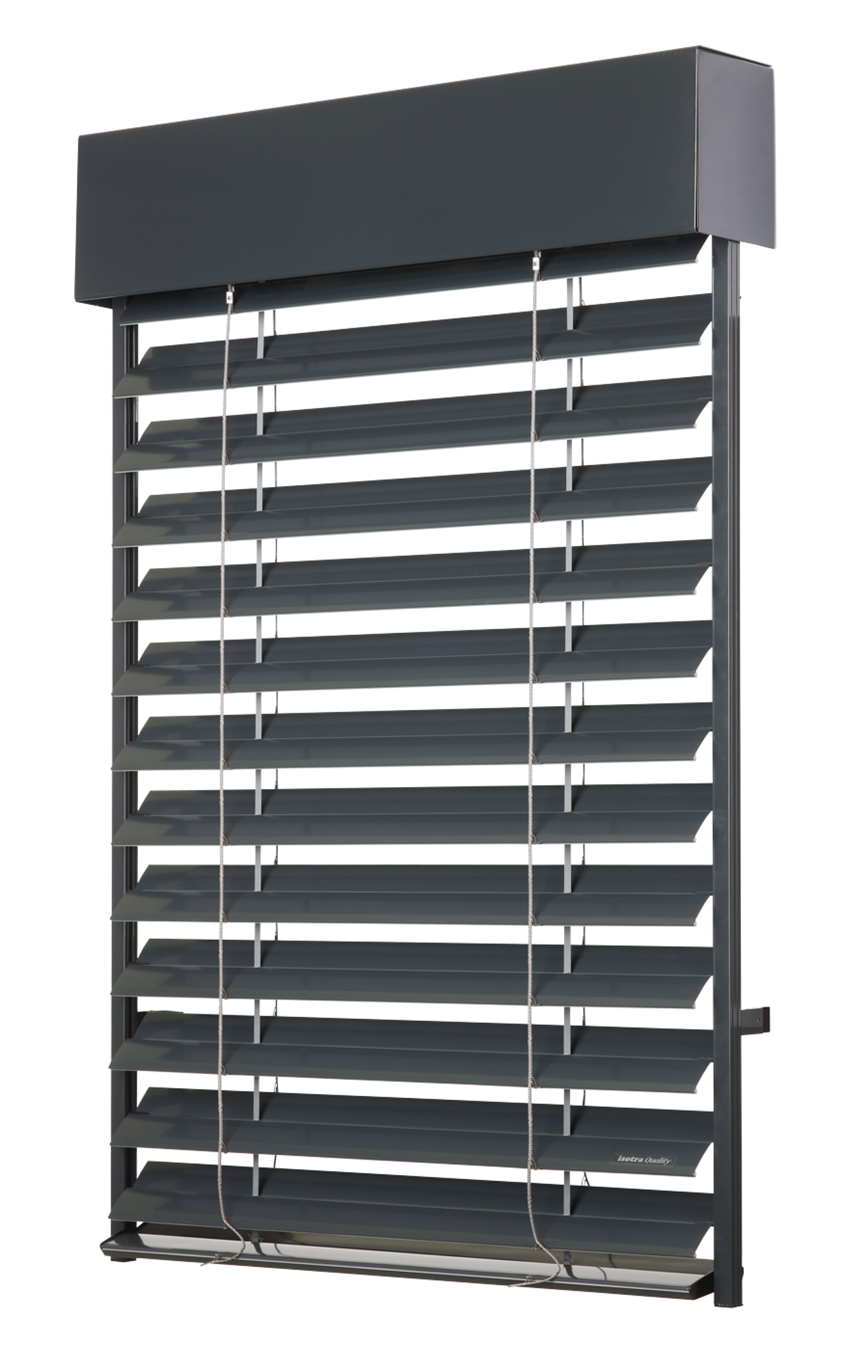

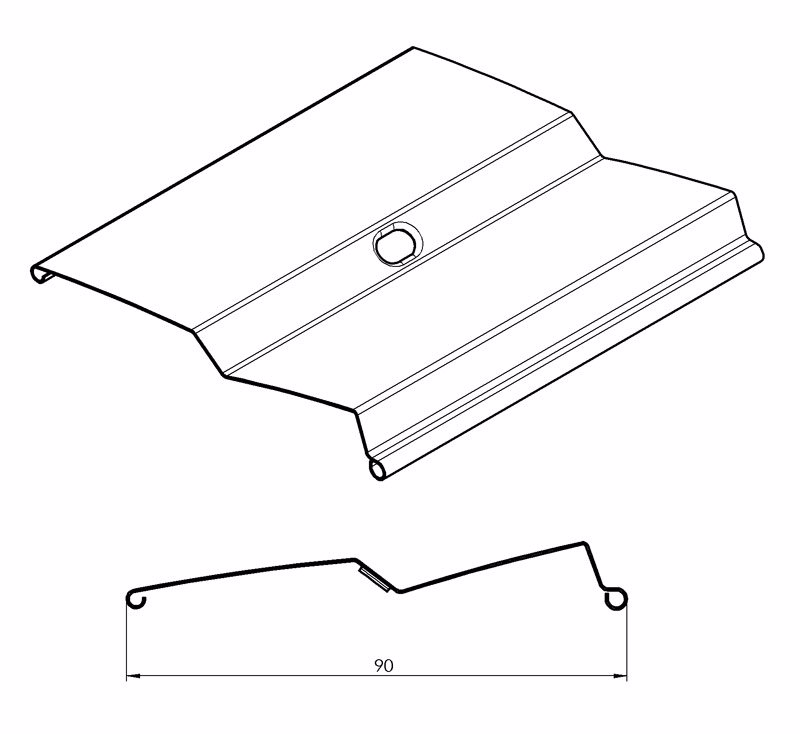

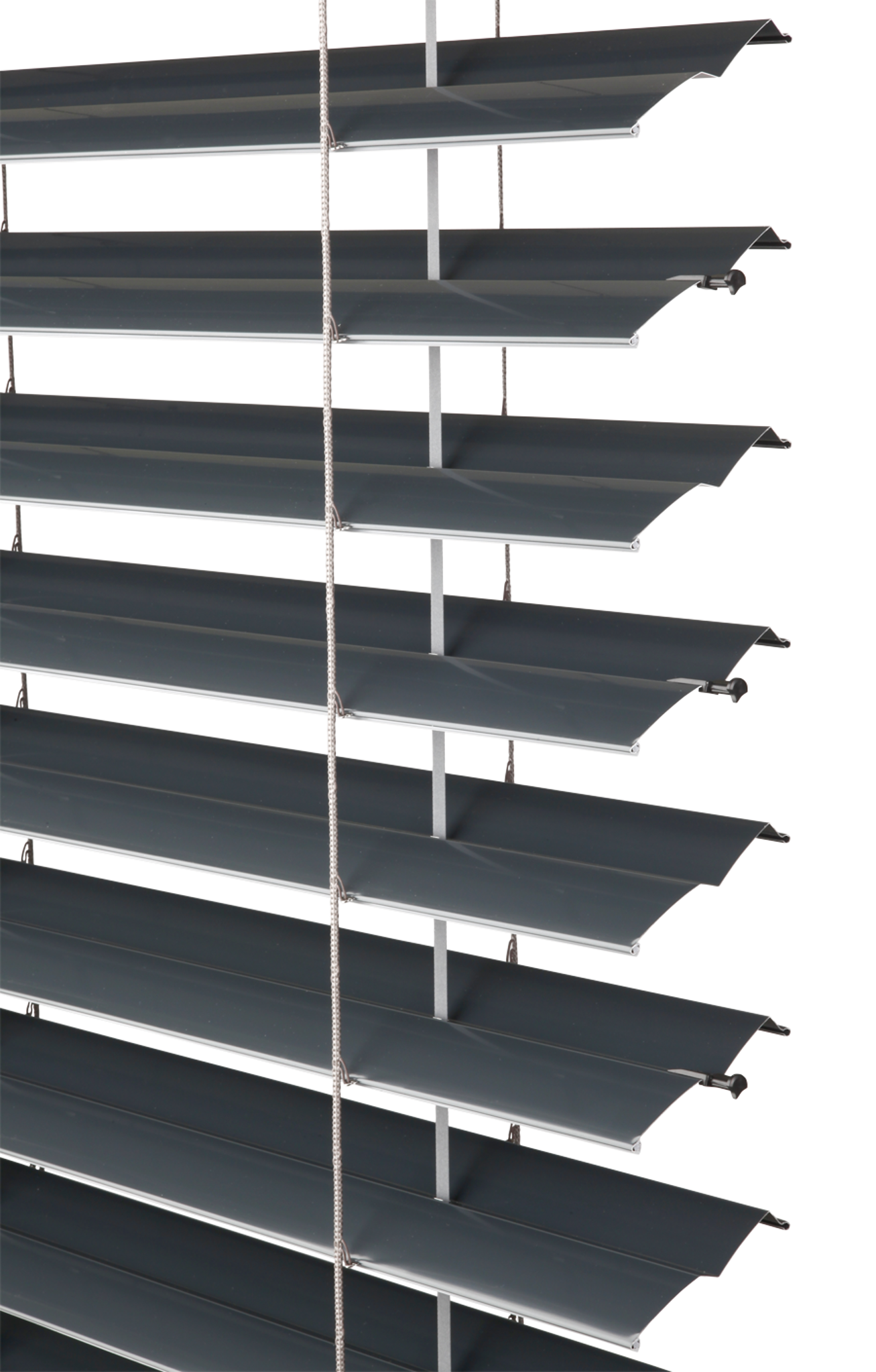

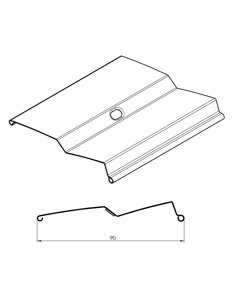

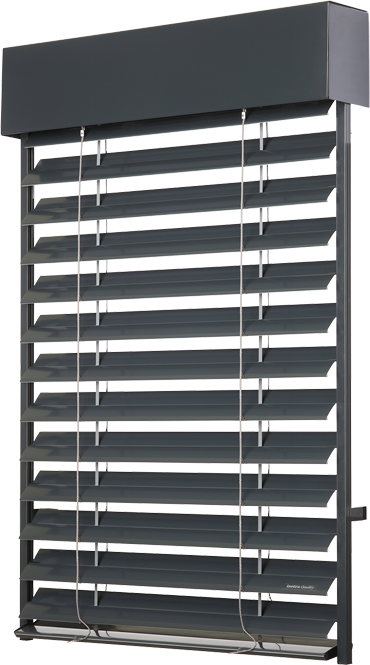

Exteriérová žaluzie Zetta 90 je technologicky nejvyspělejší venkovní okenní žaluzie v oblasti exteriérové stínící techniky, vhodná k zastínění rodinných domů i administrativních budov. Lamely o šíři 9 cm jsou ve tvaru písmene „Z“. V zavřeném stavu vytváří lamely celistvou plochu, která zaručuje dokonalé zastínění, guma vlisovaná po celé délce lamely zvyšuje termoregulační efekt žaluzie. Oproti žaluzii Zetta 70 se venkovní okenní žaluzie Zetta 90 hodí k zastínění větších ploch, neboť lamely působí opticky větším dojmem. Hliníkové vodící lišty zajišťují stabilitu žaluzie ve větru a jsou podpůrným prvkem pro zabezpečení domu proti vloupání. Variabilita montáže, moderní až technický design a dokonalé zastínění tvoří z této venkovní okenní žaluzie unikátní stínící prvek pro veškeré typy objektů.
Plusy
Přednosti & výhody
- vysoký stupeň zastínění
- termoregulační i ochranný efekt
- snižování hladiny venkovního hluku
- dolní profil z extrudovaného hliníku
- možnost elektrického ovládání
- snížená hlučnost žaluzie (vlisovaná guma)
- maximální garantovaná plocha 24 m2
Prozkoumejte
Barevné provedení
Základní barvy lamela
Příplatkové barvy Isotra System Decoral 1 box, vodící lišty, držáky vodících lišt, horní a dolní profil
Příplatkové barvy Isotra System Decoral 2 box, vodící lišty, držáky vodících lišt, horní a dolní profil
doprodej
Barvy zde uvedené jsou pouze orientační. Pokud chcete barvu vidět ve skutečnosti, doporučujeme navštívit některého z našich obchodních partnerů a vyžádat si fyzický vzorník. Na případnou reklamaci z důvodu výběru nevhodné barvy dle vzorníku zobrazeného elektronickou cestou nemůžeme přistoupit.
Vybrat vhodného partnera
Způsoby
Ovládání
manuálně
klikou
klikou
elektricky
dálkovým ovladačem nebo vypínačem
dálkovým ovladačem nebo vypínačem
Garantované
Rozměry
minimální šířka
600 mm
600 mm
maximální šířka
6000* mm
6000* mm
maximální výška
4000 mm
4000 mm
maximální plocha
8 m2 (pro ovládání klikou)
24 m2 (pro ovládání motorem)
8 m2 (pro ovládání klikou)
24 m2 (pro ovládání motorem)
*Upozornění: S rostoucí šířkou žaluzie klesá třída její odolnosti vůči větru – viz Odolnost proti větru, níže na stránce.
Atypické rozměry nevyrábíme.
Atypické rozměry nevyrábíme.
Technické parametry
| Horní profil | Dolní profil | Lamela | Boční vedení | Žebříček | Textilní pásek |
|||
|---|---|---|---|---|---|---|---|---|
| vodící lišta | lanko | |||||||
| Obchodní název |
P 001/1 | P 001/2 | P 012/21 |
P 037 |
Viz technický manuál | P 036 |
P 029/1 | P 531, P531/1 |
| Rozměr (mm) | 56 × 58 | 58 × 60 | 93 × 14 | 0,42 × 113 | Viz technický manuál | Ø 3,2 | 80 × 9,5 | 6 × 0,28 |
| Materiál | Fe | Al | Al | Al | Viz technický manuál | Fe / PVC | PES | PES |
| Řez |  |
 |
 |
 |
||||
| Barva | Standard: pozink. plech natural (Al profil) Ostatní RAL v nástřiku, DECORAL* |
Standard: elox. hliník Ostatní RAL v nástřiku, DECORAL* |
Dle aktuálního vzorníku ISOTRA a.s. |
Základní provedení – elox Lakováno v barvách RAL, DECORAL* |
šedá černá |
šedá černá |
šedá černá |
|
*pro max. šířku 4000 mm

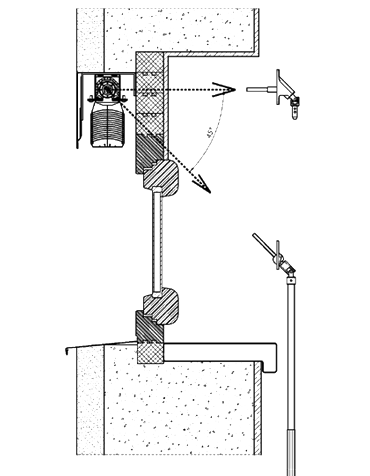

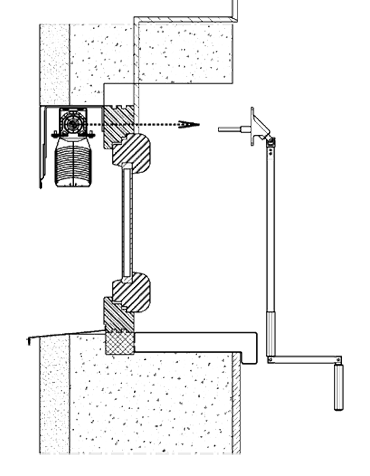

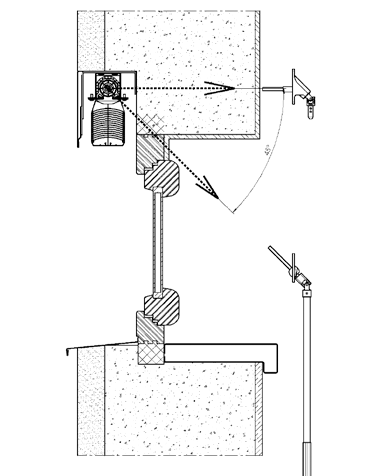

Varianty montáže
Základní typy montáže
Tyto tři typy montáže mohou být ve dvou variantách: krycí schránka přiznaná / krycí schránka včleněná do zateplovacího systému nebo obvodového pláště.
Specifická montáž
- Samonosné provedení (upevnění žaluzie na vodících lištách)
- Fasádní provedení (kulatá kazeta; montáž na fasádu)
- Montáž do překladu Heluz (zapuštěné vodící lišty)
- Montáž do překladu Porotherm (vhodné pro samonosné provedení)
- Samonosná žaluzie s nábalem mimo kanál
S montáží do překladu je nutné počítat již ve fázi projektu rodinného domu.
Odolnost proti větru
Zkoušky odolnosti proti větru byly provedeny Centrem stavebního inženýrství, a.s. ve Zlíně dle ČSN EN 13659.
Vedení lankem
| Základní charakteristiky | Vlastnost | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Šířka stavebního otvoru L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Třída odolnosti větru | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Max. rychlost větru vmax (km/h) | 49 | 38 | 28 | 19 | 11 | 5 | 1 | ||||||||
| Max. účinná výška křídla | Hmax = 2500 mm | ||||||||||||||
| Šířka stavebního otvoru L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
| Třída odolnosti větru | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
| Max. rychlost větru vmax (km/h) | 38 | 28 | 19 | 11 | 5 | 1 | 0 | ||||||||
| Max. účinná výška křídla | Hmax = 4000 mm | ||||||||||||||
| Přídavný tepelný odpor ΔR | 0,08 (m2.K/W) | ||||||||||||||
| Celkový činitel prostupu sluneční energie gtot | 0,032 - 0,094 (dle zvolené barvy lamely)* | ||||||||||||||
Vedení lištou
| Základní charakteristiky | Vlastnost | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Odolnost proti větru | Šířka stavebního otvoru L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
| Norma EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
| Třída odolnosti větru | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
| Max. rychlost větru vmax (km/h) | 61 | 49 | 38 | 28 | |||||
| Max. účinná výška křídla | Hmax = 4000 mm | ||||||||
| Šířka stavebního otvoru L (mm) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
| Třída odolnosti větru | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
| Max. rychlost větru vmax (km/h) | 19 | 11 | 5 | 1 | |||||
| Max. účinná výška křídla | Hmax = 4000 mm | ||||||||
| Přídavný tepelný odpor ΔR | 0,08 (m2.K/W) | ||||||||
| Celkový činitel prostupu sluneční energie gtot | 0,032 - 0,094 (dle zvolené barvy lamely)* | ||||||||
