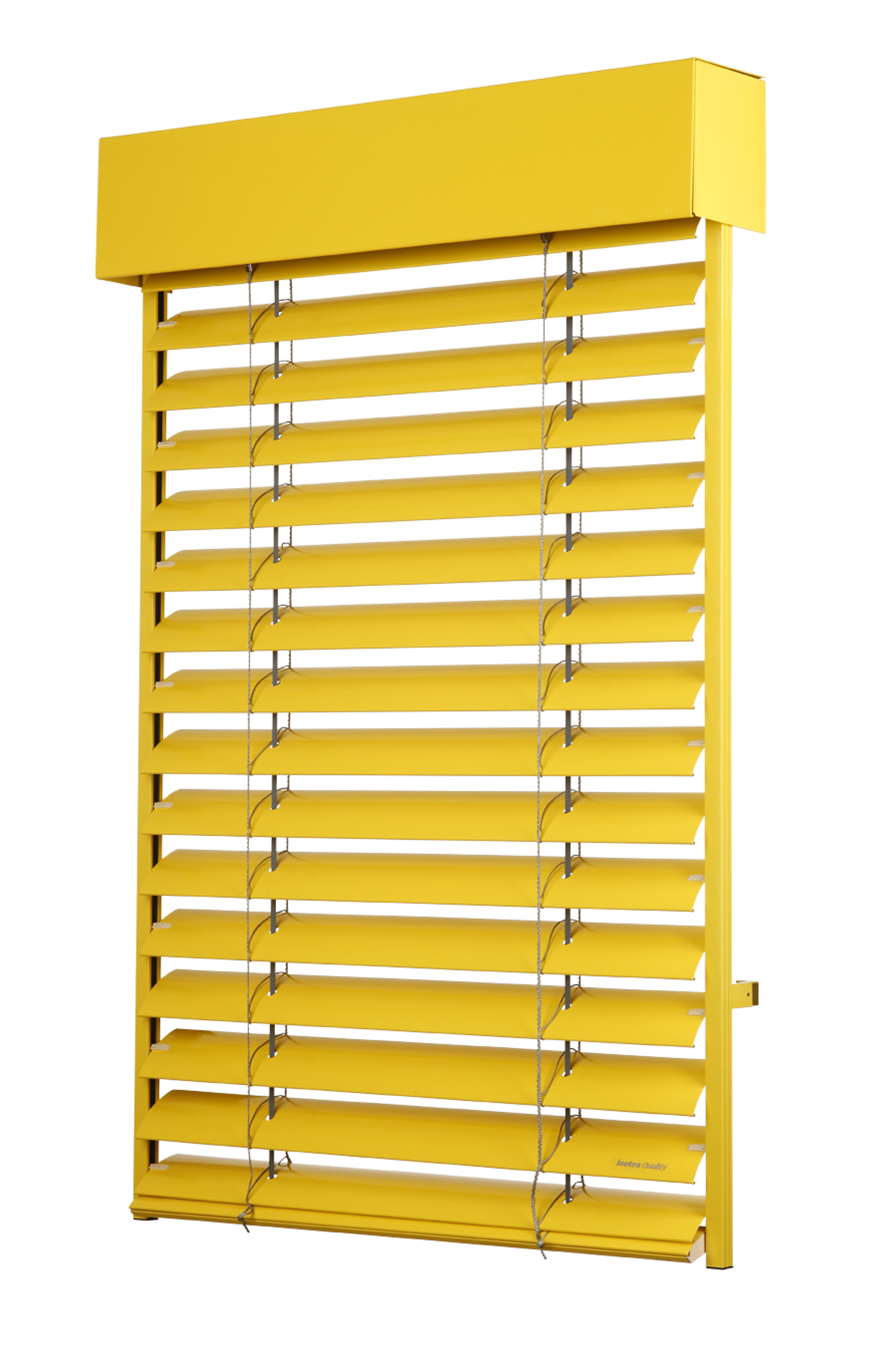

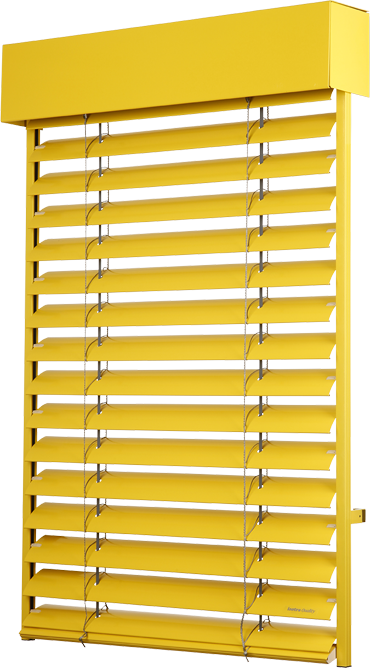

Venkovní hliníkové žaluzie Cetta 80

Nejpoužívanějším typem ve venkovním stínění jsou žaluzie Cetta 80, které jsou, díky svému vzhledu, vhodné zejména pro rodinné domy. Lamely mají šíři 8 cm a jsou ve tvaru písmene „C“. Venkovní žaluzie Cetta se vyznačují velkou variabilitou provedení. Varianty Flexi a Slim mají nižší výšku nábalu a varianta Duo je charakteristická rozdílným stupněm naklopení horní a dolní části žaluzie současně.

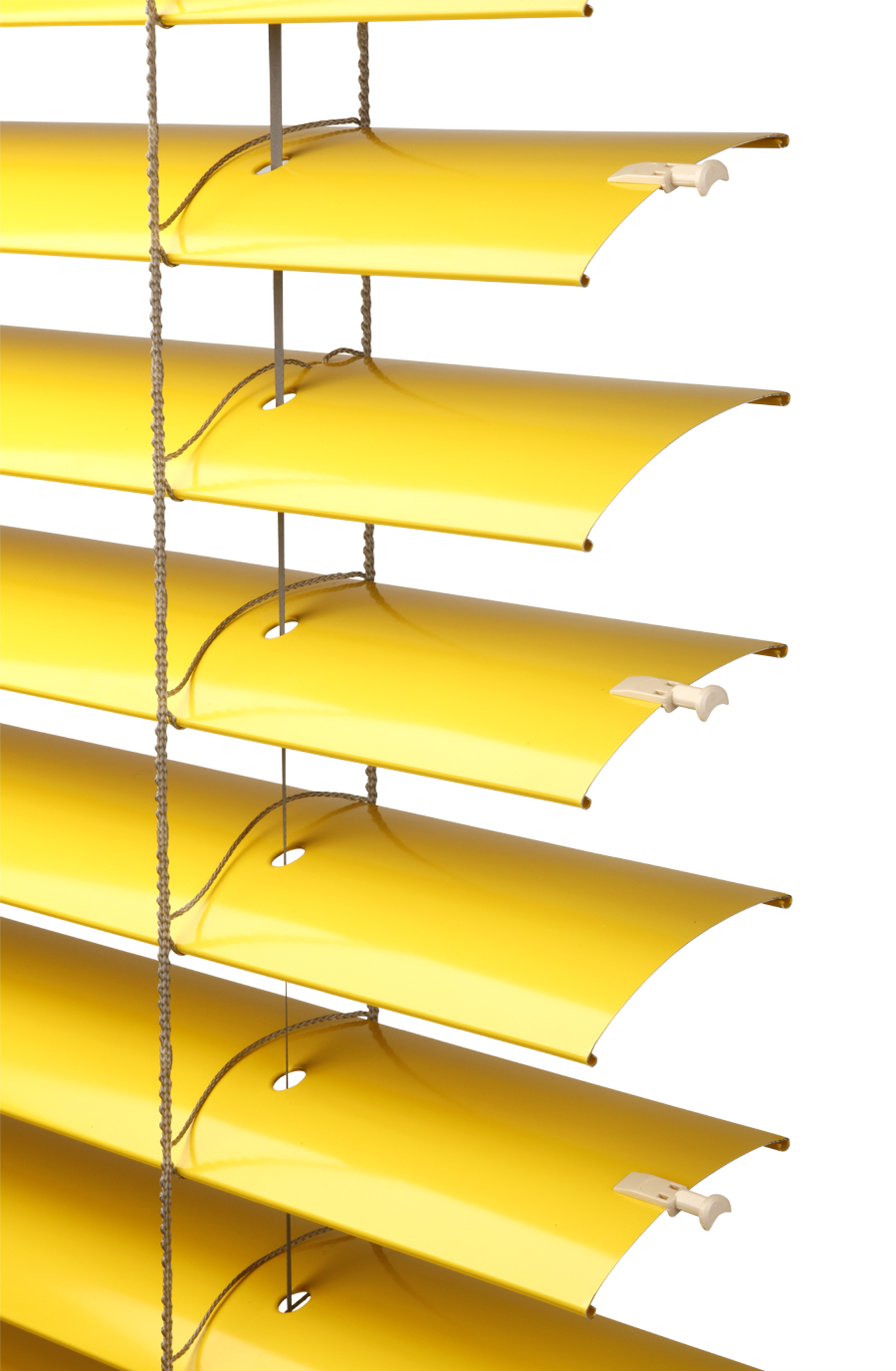

Žaluzie Cetta 80, která má záhyby po celé délce lamely, je stabilnější ve větru a pevnější proti tlaku.  Do pracoven, školících či konferenčních místností doporučujeme systém DUO, u kterého se horní a dolní část žaluzie naklápí rozdílně. Hliníkové vodící lišty zajišťují stabilitu žaluzie ve větru a jsou podpůrným prvkem pro zabezpečení domu proti vloupání.

Exteriérová stínicí technika vytváří optimální prostředí z pohledu světelných a tepelných podmínek a je významnou součástí stavby z hlediska úspory energie. V tradičním pojetí plní exteriérové žaluzie stínicí a bezpečnostní funkci, v netradičním pojetí jsou architektonickým prvkem administrativních budov a šperkem rodinných domů.

Přednosti a výhody

  • dolní profil z extrudovaného hliníku,
  • variabilita provedení: duo systém, slim systém, flexi systém,
  • vysoký stupeň zastínění,
  • termoregulační i ochranný efekt,
  • snižování hladiny venkovního hluku,
  • možnost elektrického ovládání,
  • garantovaná plocha až 24 m2.

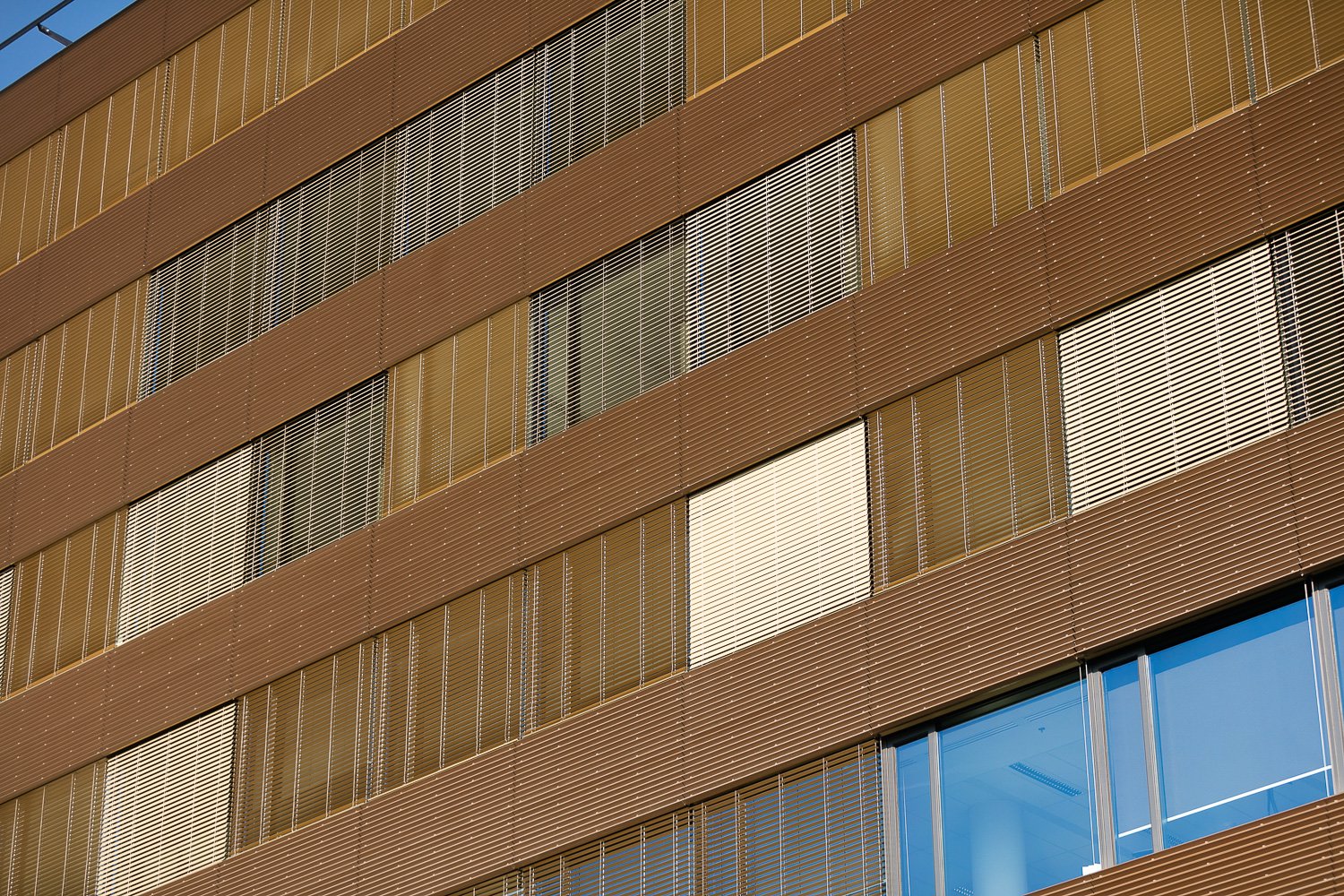

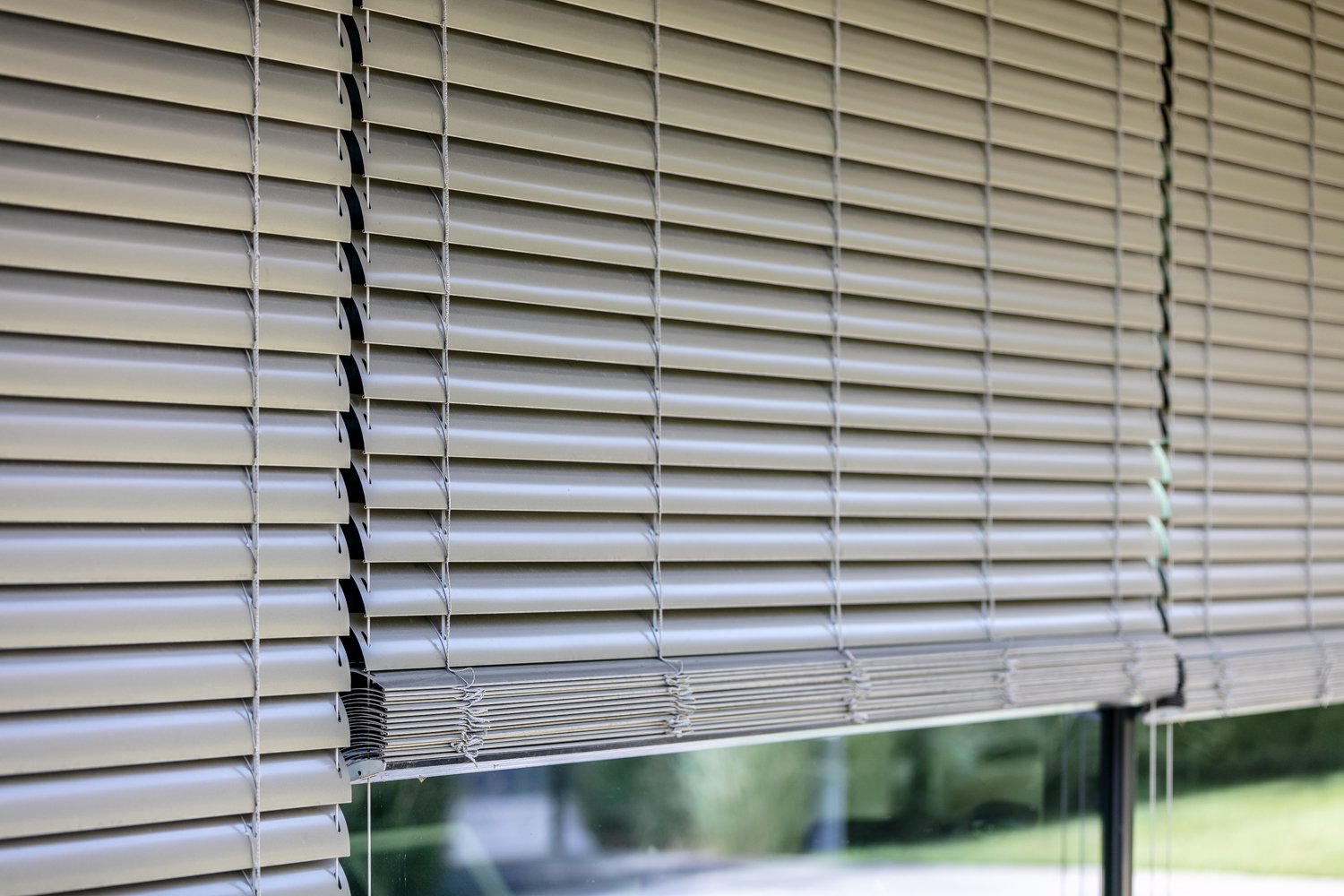

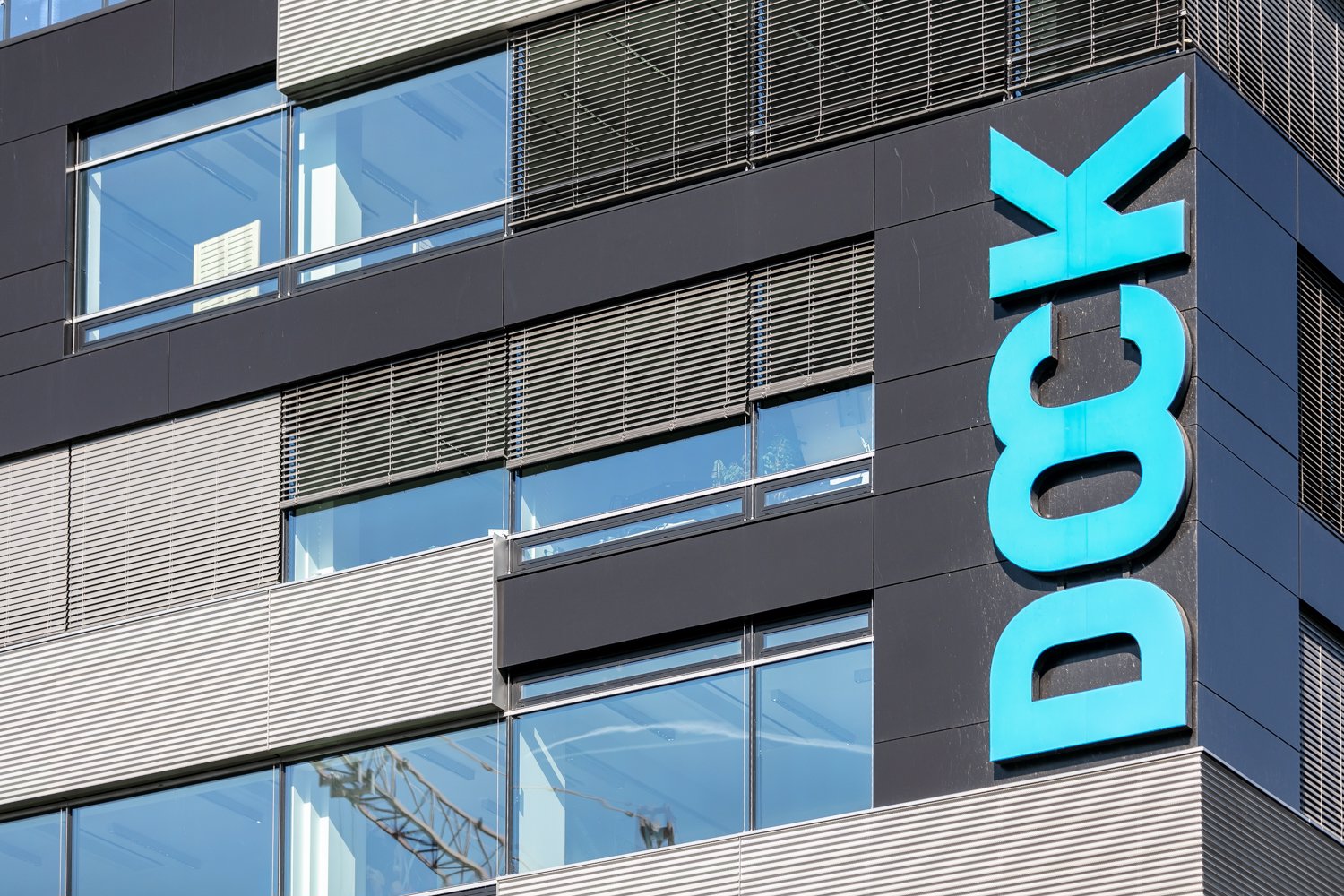

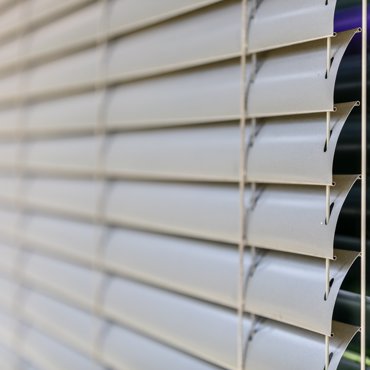

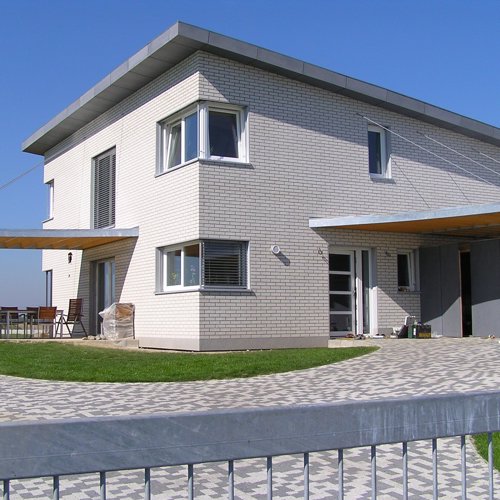

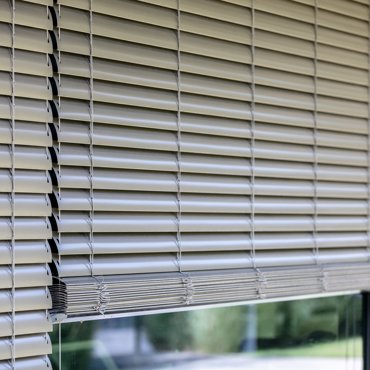

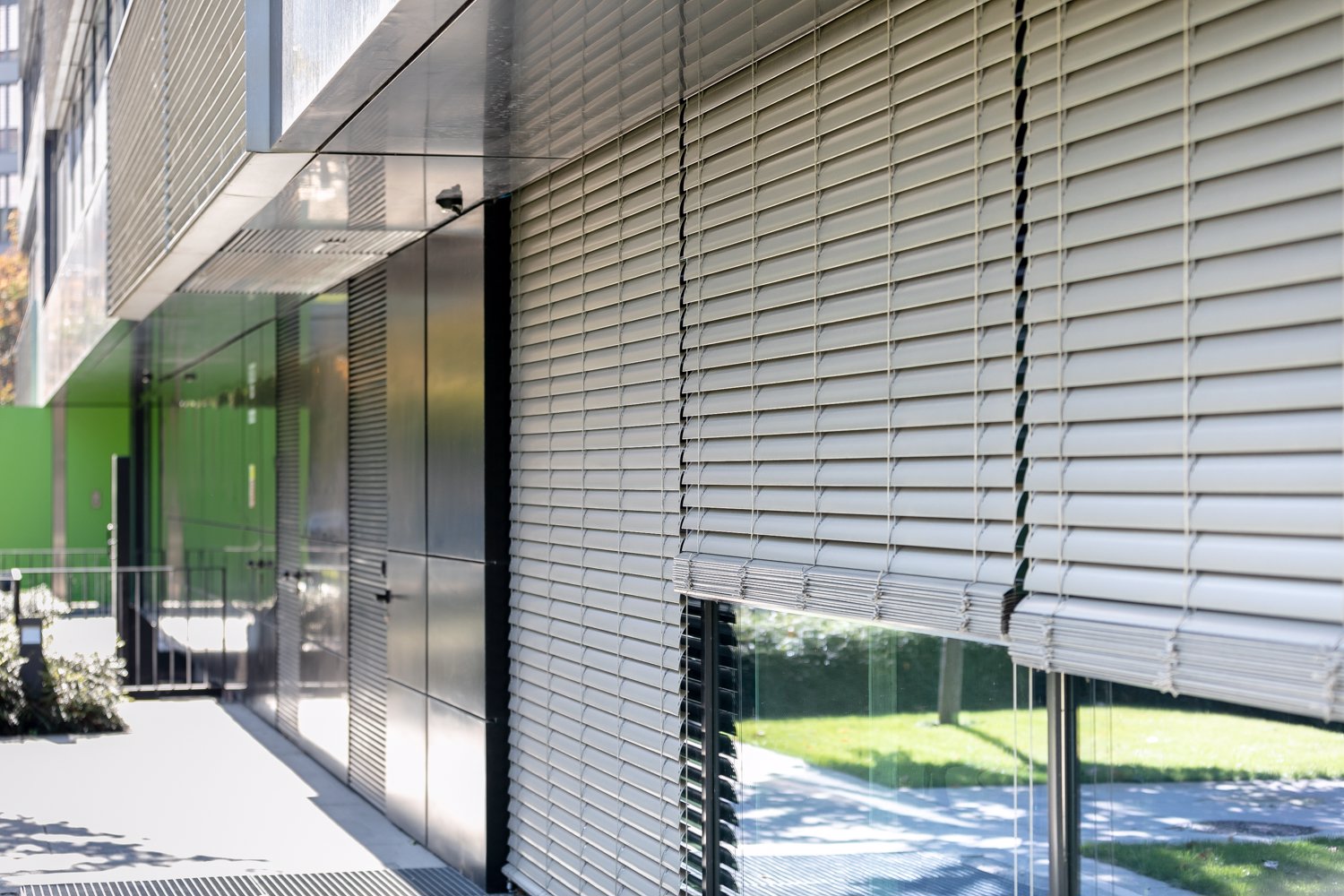

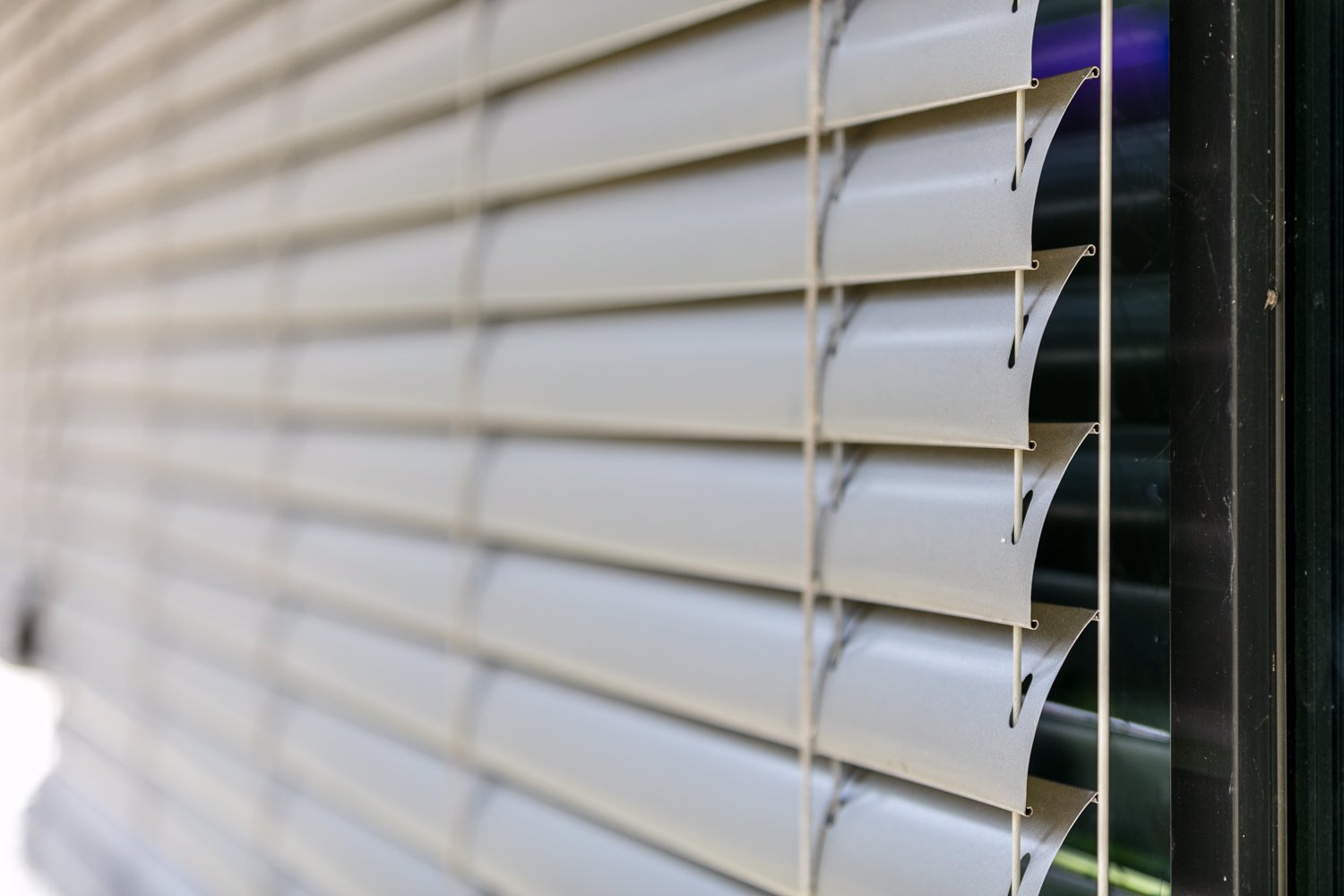

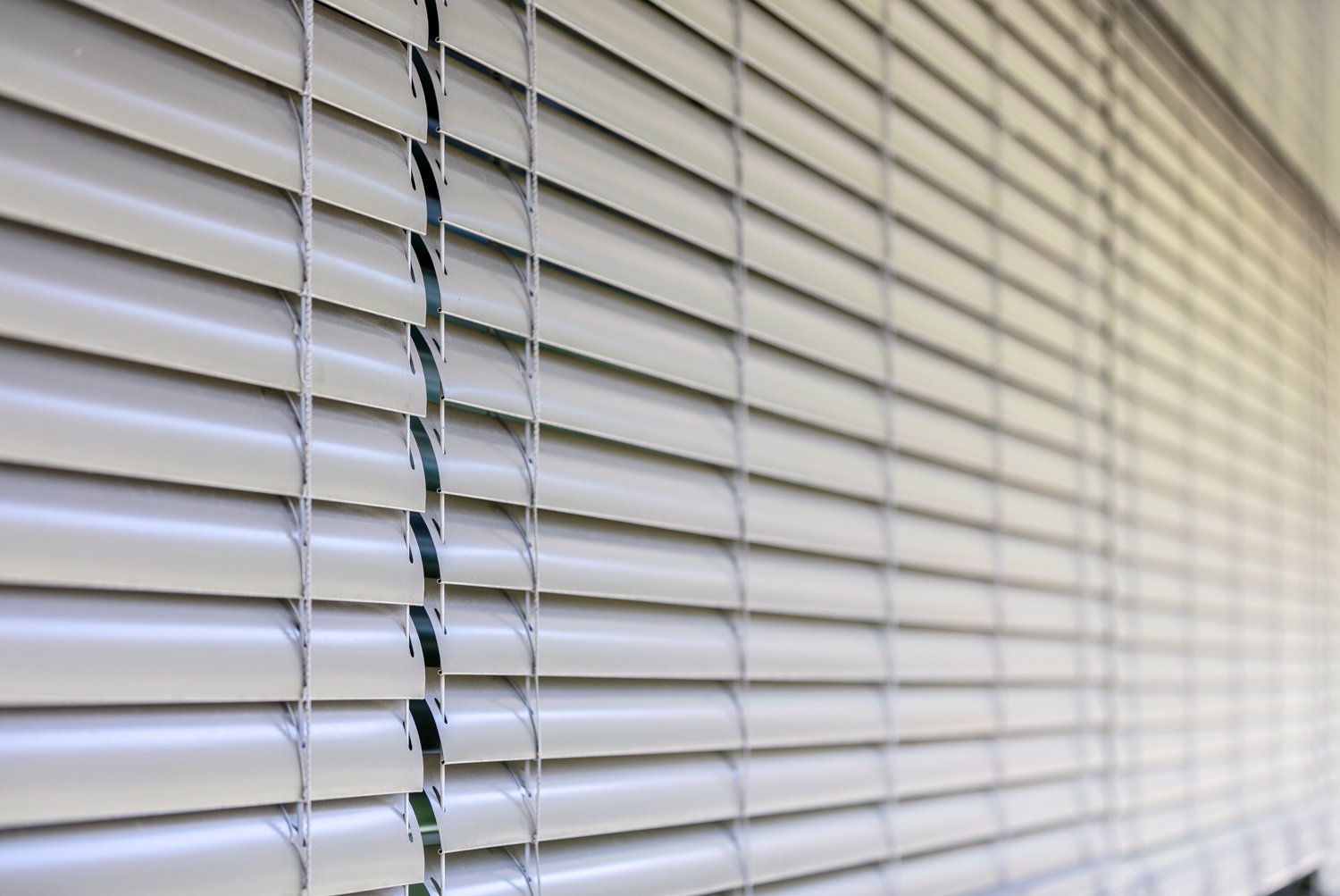

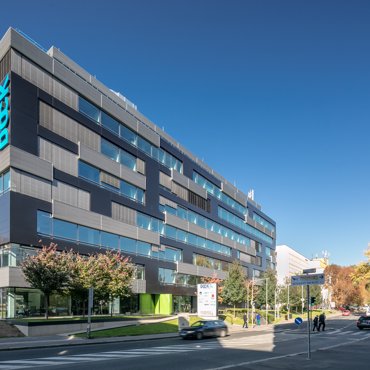

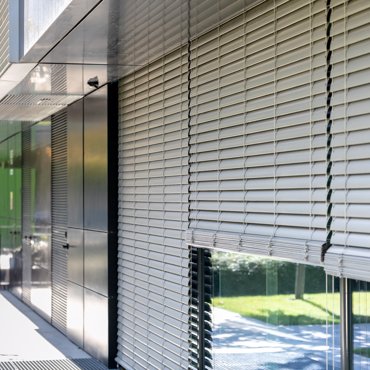

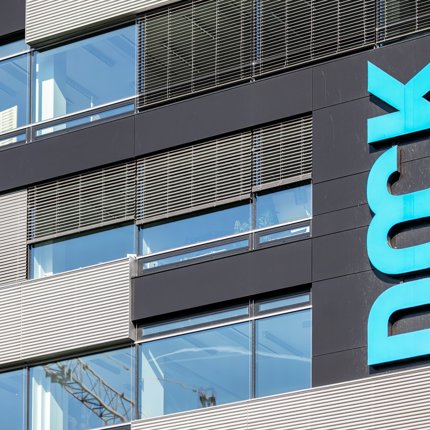

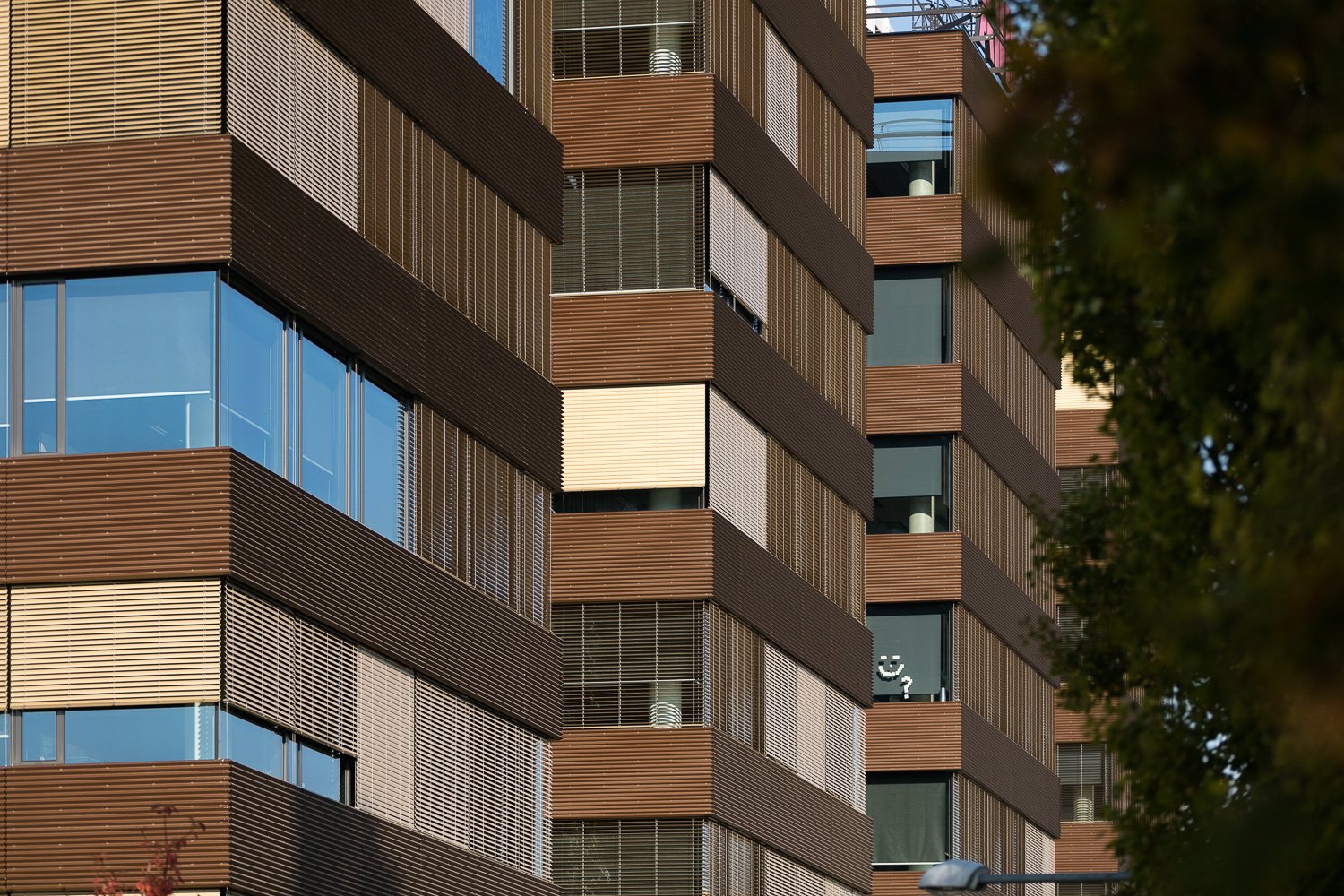

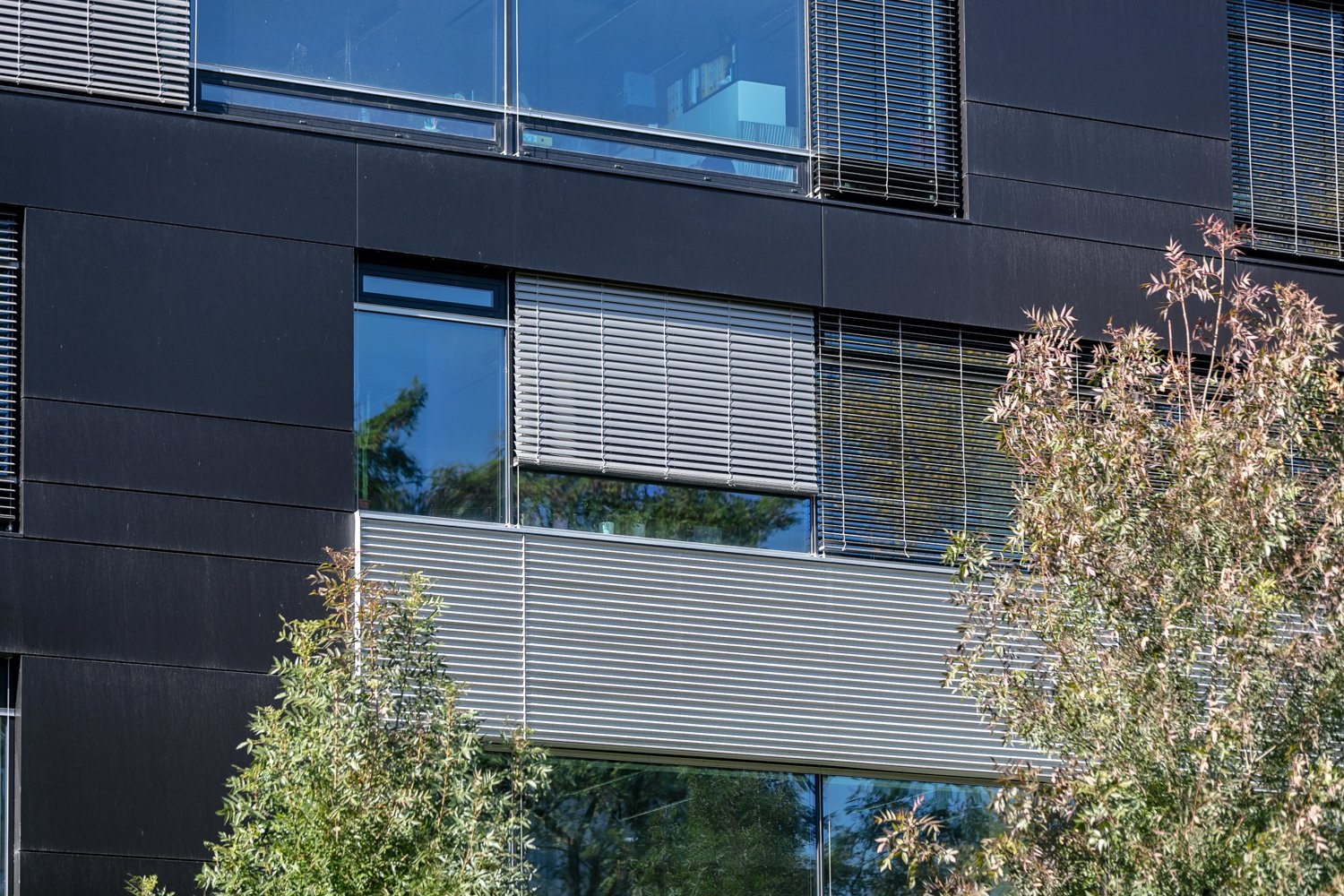

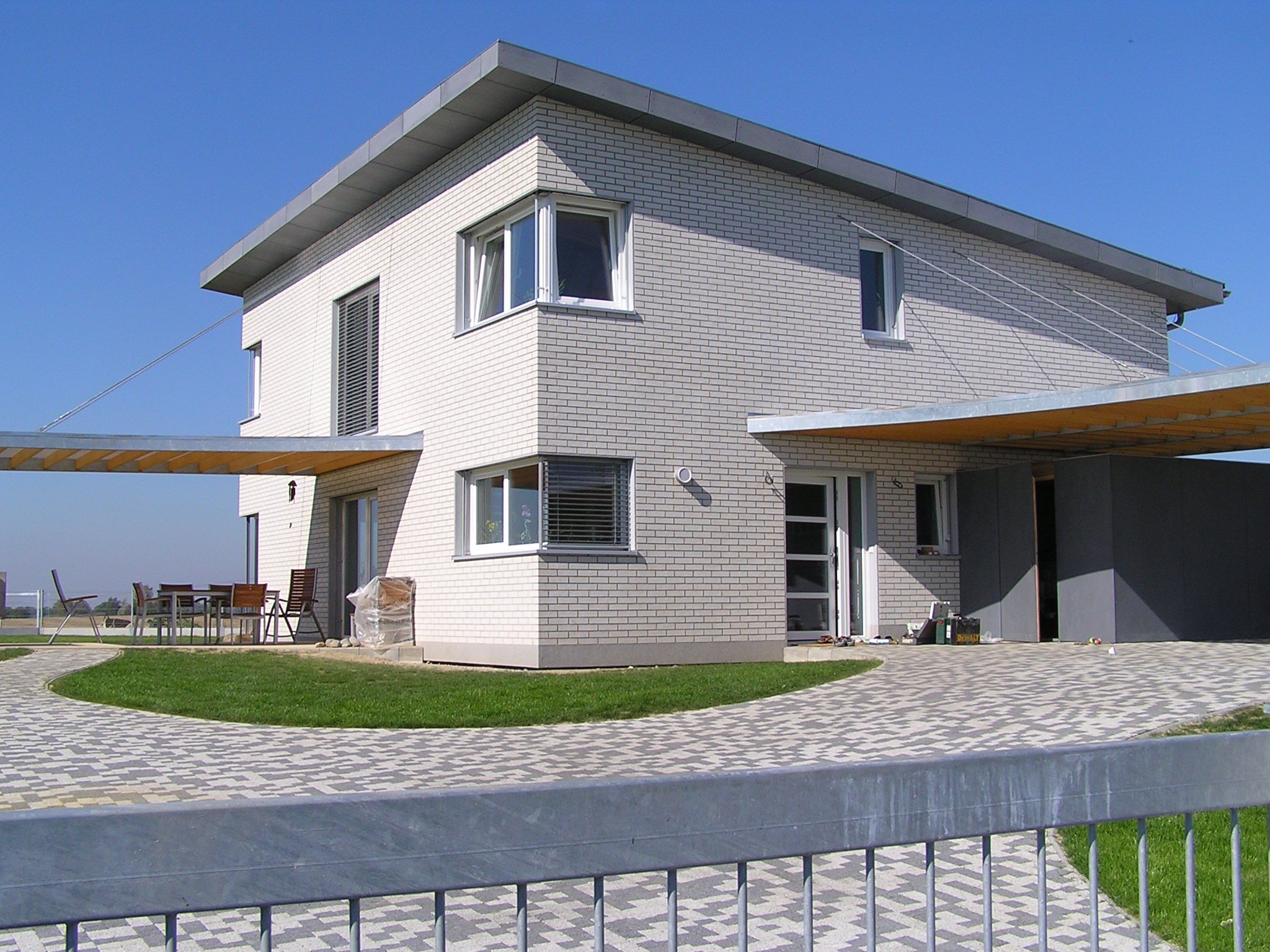

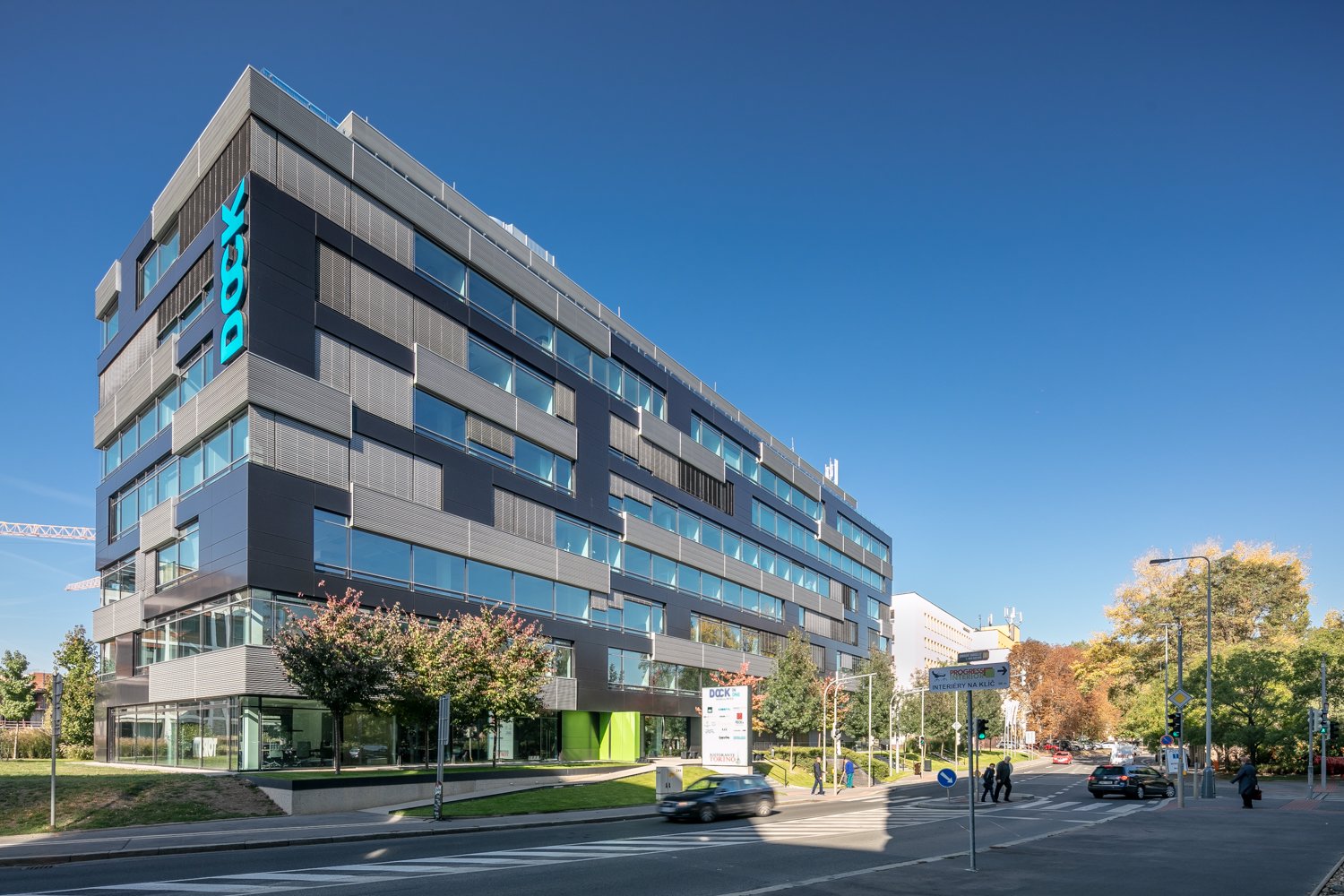

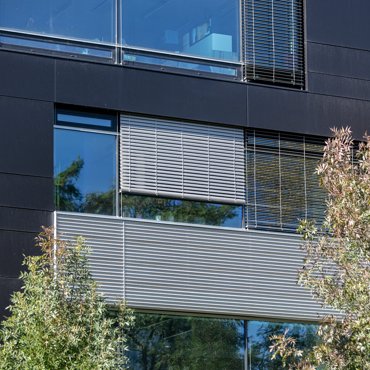

Reference

Způsob ovládání

  • manuálně – klikou
  • elektricky – dálkovým ovladačem nebo vypínačem

Garantované rozměry

  • minimální šířka: 600 mm
  • maximální šířka: 4000 mm (pro ovládání klikou, Cetta 80 Flexi – pro ovládání motorem) / 6000* mm (pro ovládání motorem)
  • maximální výška: 4000 mm
  • maximální plocha: 8 m2 (pro ovládání klikou) / 16 m2(Cetta 80 Flexi - pro ovládání motorem) / 24 m2 (pro ovládání motorem)

* Upozornění: S rostoucí šířkou žaluzie klesá třída její odolnosti vůči větru – viz Odolnost proti větru, níže na stránce.

Atypické rozměry nevyrábíme.

Technické parametry

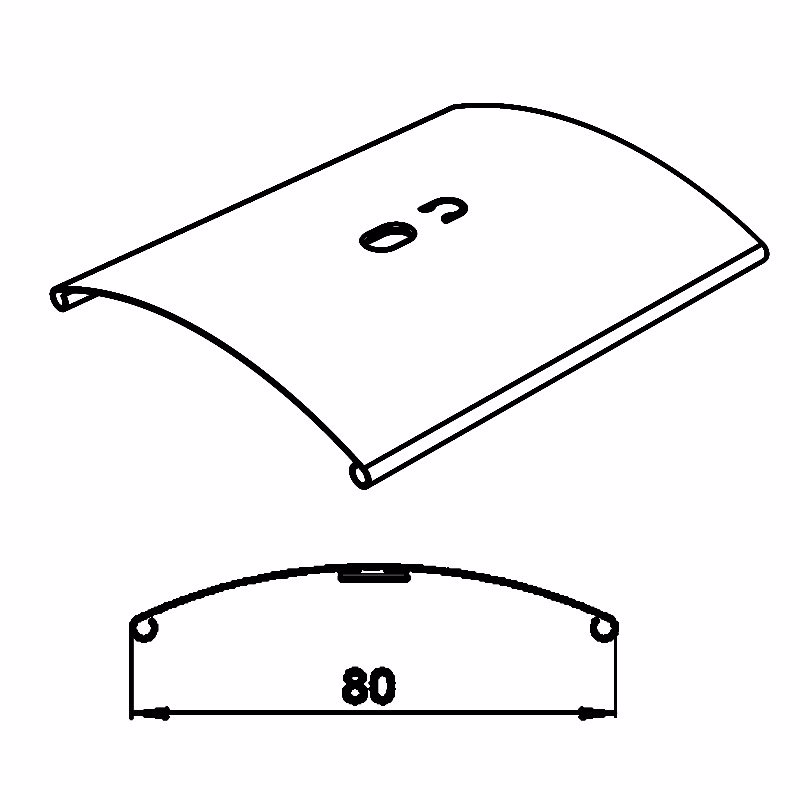

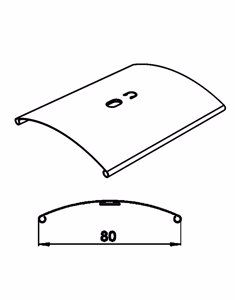

Nákres lamely Cetta 80

Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní
pásek
ocelové lanko vodící lišta
Obchodní název
Rozměr (mm)
Materiál
P 001
56 × 58
Fe
4937
P 001/2
56 × 60
Al
4937
P 012/3
80 × 13
Al
4938
P 040
0,42 × 98
Al
4939
P 036
ø 3,2
Fe/PVC
P 030/1
68 × 85
PES
P 028
8 × 0,34
PES
Barva Standard:
pozink. plech
Ostatní RAL v nástřiku
Standard:
elox. hliník
Ostatní RAL v nástřiku
Dle aktuálního
vzorníku
ISOTRA a.s.
šedá Standard:
elox

Ostatní RAL v nástřiku
šedá šedá

Barevné provedení

Venkovní žaluzie Cetta 80

Základní barvy RAL pro lamelu Cetta 80

  • 1015 1015
  • 3000 S 3000 S
  • 5014 5014
  • 7016 7016
  • 7035 7035
  • 7038 7038
  • 7048 7048
  • 8014 8014
  • 9005 9005
  • 9006 9006
  • 9007 9007
  • 9010 9010
  • 9016 9016
  • DB 703 DB 703
  • VSR 780 VSR 780

Příplatkové barvy RAL pro lamelu Cetta 80

  • 3004 3004
  • 5002 5002
  • 6005 6005
  • 9002 9002
  • DB 702 DB 702
  • W 210 W 210

Základní barvy RAL pro lamelu Cetta 80 - Flexi

  • 9006 9006
  • 9007 9007
  • 9016 9016

Příplatkové barvy RAL pro lamelu Cetta 80 - Flexi

  • 7016 7016
  • VSR 780 VSR 780

Příplatkové barvy Isotra System Decoral pro box, vodící lišty, držáky vodících lišt, horní a dolní profil


  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310

Barvy zde uvedené jsou pouze orientační. Pokud chcete barvu vidět ve skutečnosti, doporučujeme navštívit některého z našich obchodních partnerů a vyžádat si fyzický vzorník. Na případnou reklamaci z důvodu výběru nevhodné barvy dle vzorníku zobrazeného elektronickou cestou nemůžeme přistoupit. Vybrat obchodního patnera

Varianty provedení Cetty 80

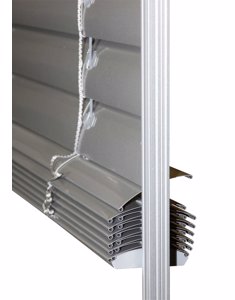

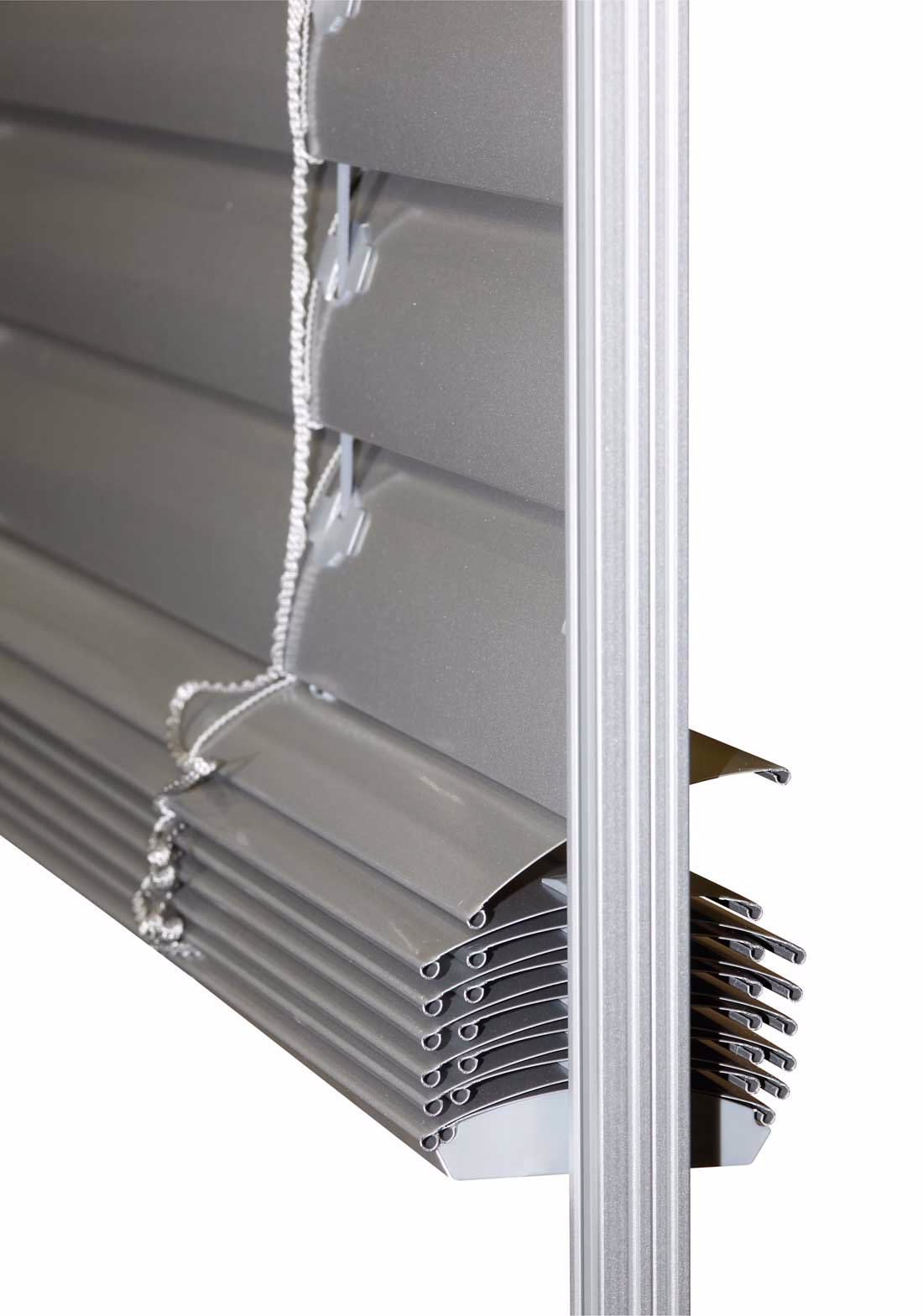

Slim systém

  • splňuje požadavek na nízkou výšku nábalu,
  • specifické skládání lamel (boční střídavý přesah sousedních lamel) se zachováním možnosti vedení lištami,
  • vhodné řešení pro montáž v případě nedostatku místa pro nábal.

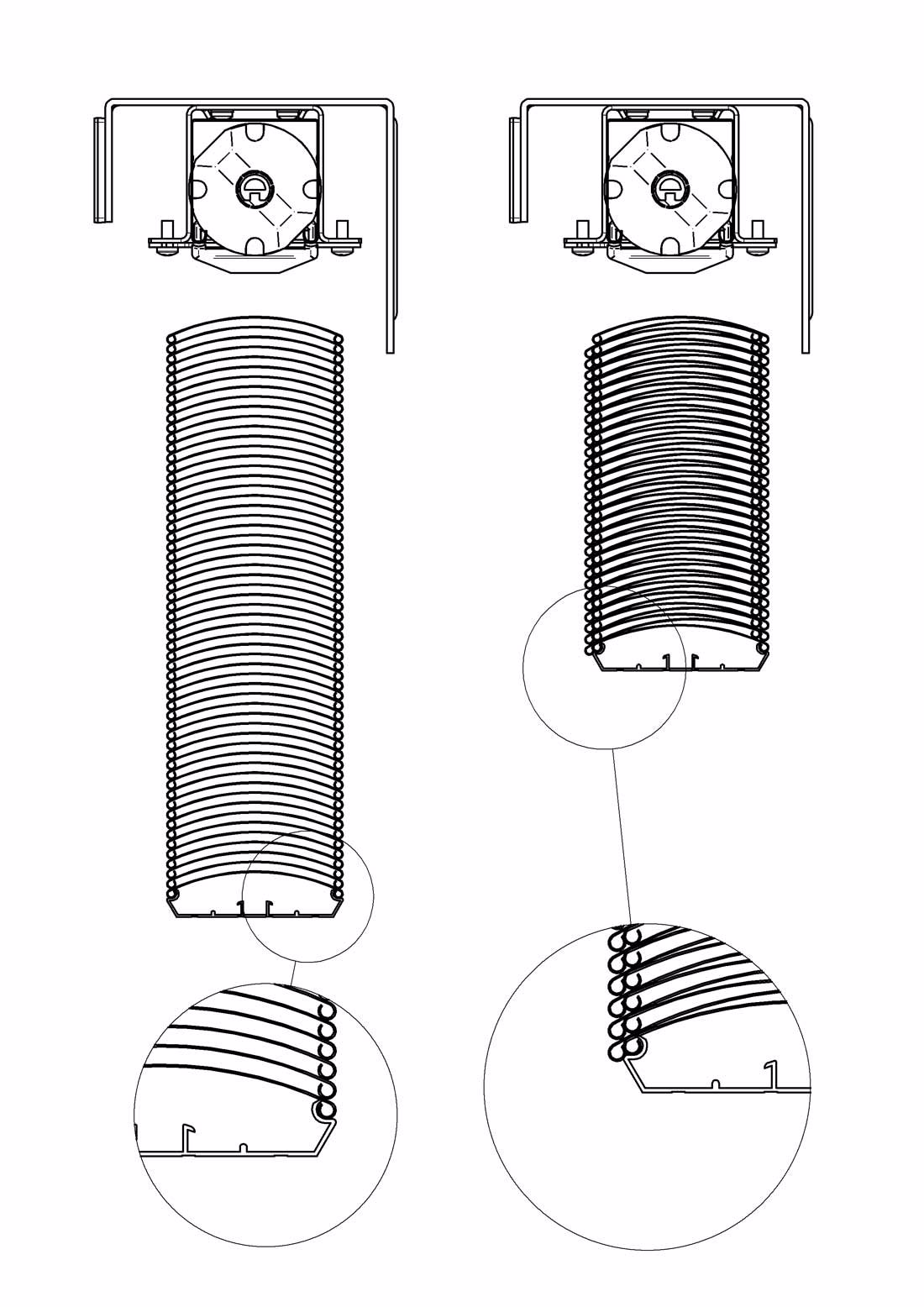

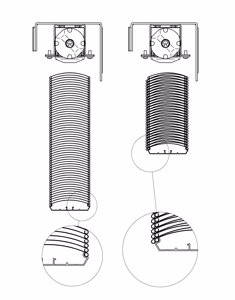

Detail a srovnání výšek nábalu Cetta 80 a Cetta 80 slim

Typ žaluzie výška žaluzie (mm)
500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200
Cetta 80 130 140 145 155 155 165 170 180 185 190 195 205 210 215 225 230 235 240
Cetta 80 slim 125 135 135 145 150 155 160 165 170 180 180 190 195 195 205 205 215 220

Typ žaluzie výška žaluzie (mm)
2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000
Cetta 80 250 255 265 265 275 280 290 295 300 305 315 320 325 335 340 345 350 360
Cetta 80 slim 225 230 230 240 250 250 260 265 270 275 280 285 290 295 300 305 310 320

Duo systém

  • umožňuje rozdílný stupeň naklopení lamel horní a dolní části žaluzie současně,
  • zajišťuje mnohem větší variabilitu zastínění,
  • vhodné řešení do administrativních budov, školících místností nebo konferenčních hal.

Flexi systém

  • nízké výšky nábalu je docíleno použitím lamel bez podélného záhybu,
  • vhodné řešení pro montáž v případě nedostatku místa pro nábal.

Nákres lamely Cetta 80 Flexi

Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní
pásek
ocelové lanko vodící lišta
Obchodní název
Rozměr (mm)
Materiál
P 001
56 × 58
Fe
4937
P 001/2
56 × 58
Al
4937
P 012/3
80 × 13
Al
4938
P 309
0,42 × 80
Al
5022
P 501
ø 2,2
Fe/PVC
P 310
72 × 85
PES
P 028
8 × 0,34
PES
Barva Standard:
pozink. plech
Ostatní RAL v nástřiku
Standard:
elox. hliník
Ostatní RAL v nástřiku
Dle aktuálního
vzorníku
ISOTRA a.s.
šedá Standard:
elox

Ostatní RAL v nástřiku
šedá šedá

Varianty montáže

Základní typy montáže

  • Montáž do vytvořené kapsy (strop / stěna)
  • Montáž do špalety na rám okna (strop / stěna)
  • Montáž na rozšiřovací profil okna (strop / stěna)

5061 5062 5063

Tyto tři typy montáže mohou být ve dvou variantách: krycí schránka přiznaná / krycí schránka včleněná do zateplovacího systému nebo obvodového pláště.

Specifická montáž

  • Samonosné provedení (upevnění žaluzie na vodících lištách).
  • Fasádní provedení (kulatá kazeta; montáž na fasádu).
  • Montáž do překladu Heluz (zapuštěné vodící lišty).
  • Montáž do překladu Porotherm (vhodné pro samonosné provedení).
  • S montáží do překladu je nutné počítat již ve fázi projektu rodinného domu.
  • Samonosná žaluzie s nábalem mimo kanál.

Šikmá žaluzie Cetta 80F TE

  • řešení pro zastínění asymetrických tvarů oken (horní rám není horizontální, ale skloněný pod určitým úhlem)
  • lamely kopírují úhel horního rámu a jsou s ním rovnoběžné
  • hliníkové lamely jsou vedeny v ocelovém lanku
  • speciální mechanismus vyrovnávající rozdílné délky textilních pásků při sjíždění a zvedání žaluzie
  • teleskopická spodní lišty, která slouží k vyrovnání rozdílné šířky spodní lišty ve spodní poloze (šířka okna) a horní poloze (délka šikmé části okna)
  • pouze motorické provedení
  • nízké výšky nábalu je docíleno použitím lamel bez podélného
Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek Montáž
ocelové lanko
Obchodní název
Rozměr mm)
Materiál
P 001/2
58 × 60
Al
197307
P 012/6
+
P 012/7
21 × 80
197308
80 × 0,42
Al
197309
197310
P 036
ø 3,2
Fe/PVC
Varianty napínačů
v kapitole Vedení
P 30/4
P30/5
P30/6
P30/7
104 × 85
74 × 85
93,5 × 85
83 × 85
PES
RHD 09
6 mm
PES
Varianty montáže
v kapitole „Montáž“
Barva
Standard:
natural (Al profil)
Ostatní RAL v nástřiku
Standard:
ELOX
Ostatní RAL v nástřiku
Dle aktuálního vzorníku
ISOTRA a.s.
Dle aktuálního vzorníku
ISOTRA a.s.
šedá
šedá

Atypická provedení nevyrábíme

Standardní rozměry

min. šířka
(mm)
max. šířka
(mm)
min. výška
(mm)
max. garantovaná plocha
(mm2)
max. úhel
(mm)
600
2500
4000
7
50°

Samonosná žaluzie s nábalem mimo kanál Bravo

Limitní rozměry pro variantu Bravo

Cetta 80

  • minimální šířka: 600 / 720* mm
  • maximální šířka: 3500 / 1800* mm
  • maximální výška: 2200 mm
  • maximální plocha: 9 m2 / 3* m2

Cetta 80 Flexi

  • minimální šířka: 600 / 720* mm
  • maximální šířka: 3500 / 1800* mm
  • maximální výška: 3000 / 2500* mm
  • maximální plocha: 9 m2 / 3* m2

Cetta 80 Slim

  • minimální šířka: 600 / 720* mm
  • maximální šířka: 3500 / 1800* mm
  • maximální výška: 2600 / 2500* mm
  • maximální plocha: 9 m2 / 3* m2

*provedení se sítí proti hmyzu
Pozn.: Max. výška žaluzie, kterou pojme schránka velikosti 210 mm.

Samonosná žaluzie Viva

Limitní rozměry pro variantu Viva

Cetta 80

  • minimální šířka: 600 / 720* mm
  • maximální šířka: 3500 / 1800* mm
  • maximální výška: 2800 / 2500* mm
  • maximální plocha: 9 m2 (pro ovládání motorem)  / 3* m2

Cetta 80 Flexi

  • minimální šířka: 600 / 720* mm
  • maximální šířka: 3500 / 1800* mm
  • maximální výška: 2800 / 2500* mm
  • maximální plocha: 9 m2(pro ovládání motorem) / 3* m2

Cetta 80 Slim

  • minimální šířka: 600 / 720* mm
  • maximální šířka: 3500 / 1800* mm
  • maximální výška: 2800 / 2500* mm
  • maximální plocha: 9 m2(pro ovládání motorem) / 3* m2

*provedení se sítí proti hmyzu
Pozn.: Max. výška žaluzie, kterou pojme schránka velikosti 300 mm.

Cetta 80 a Cetta 80 Flexi do překladu

Garantované rozměry pro žaluzie Cetta 80 a Cetta 80 Flexi do překladu

  • minimální šířka: 600 mm
  • maximální šířka: 3850 mm
  • maximální výška: 1700 mm (Cetta 80), 4000 mm (Cetta 80 – Flexi – lanko), 2800 mm (Cetta 80 – Flexi – vodící lišty), 2000 mm (Cetta 80 Slim)
  • maximální plocha: 8 m2

Odolnost proti větru

Zkoušky odolnosti proti větru byly provedeny Centrem stavebního inženýrství, a.s. ve Zlíně dle ČSN EN 13659.

Cetta 80

Základní charakteristiky Vlastnost (podle šířky stavebního otvoru) Technická specifikace
Do 2,40 m 2,4 – 4 m 4 – 4,5 m 4,5 – 5,0 m 5,0 – 5,5 m 5,5 – 6,0 m
Odolnost proti větru 6 4 3 2 1 0 EN 13659+A1
9 7 6 5 4 3 Beaufort
Max. rychlost větru 88 61 49 38 28 19 km/h

Cetta 80 Flexi

Základní charakteristiky Vlastnost (podle šířky stavebního otvoru) Technická specifikace
Do 2,20 m 2,2 – 3,15 m 3,15 – 4,0 m 4,0 – 4,5 m 4,5 – 5,0 m 5,0 – 6,0 m
Odolnost proti větru 4 2 1 0 0 0 EN 13659+A1
7 5 4 3 2 1 Beaufort
Max. rychlost větru 61 38 28 19 11 5 km/h
