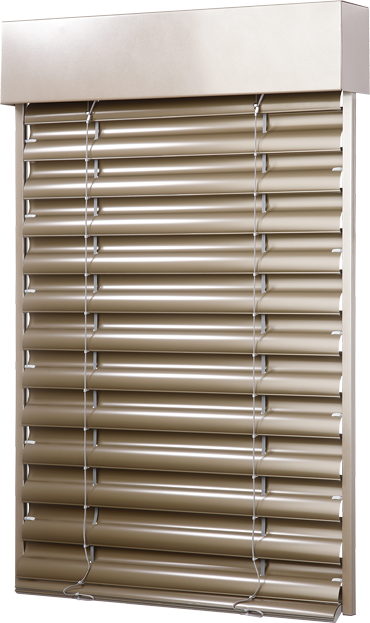

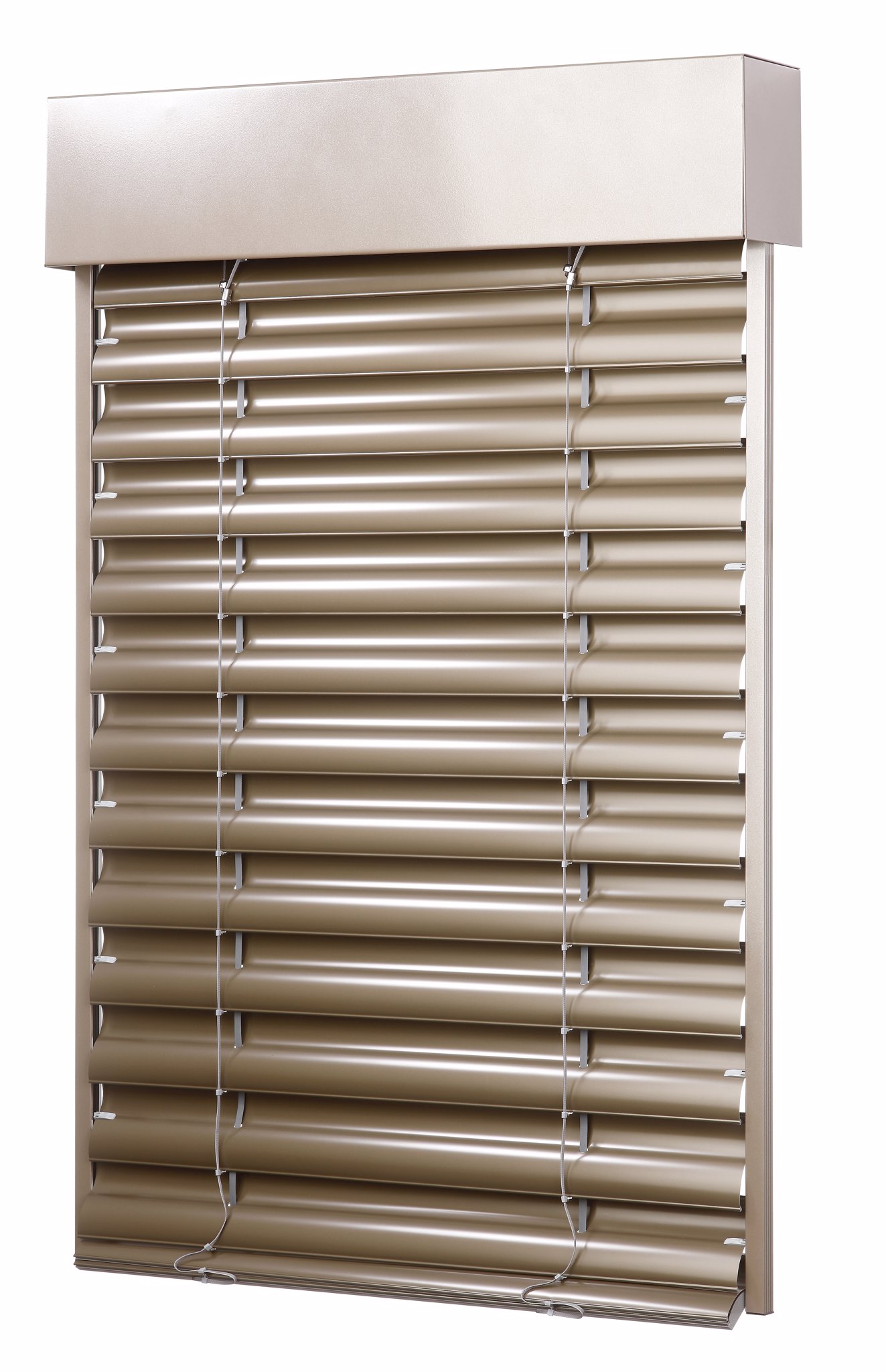

Exteriérová žaluzie – Setta 90

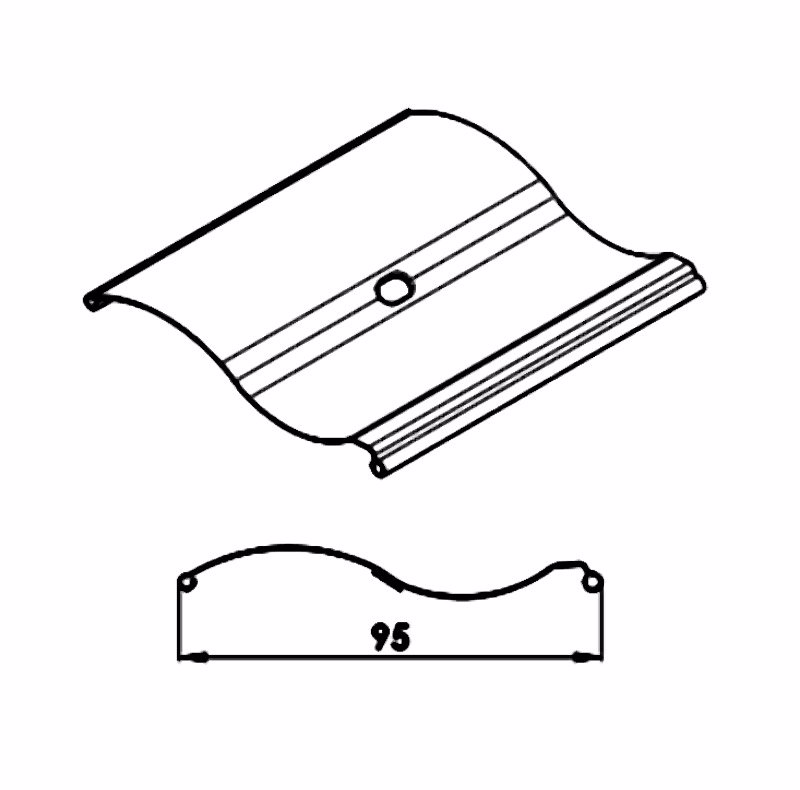

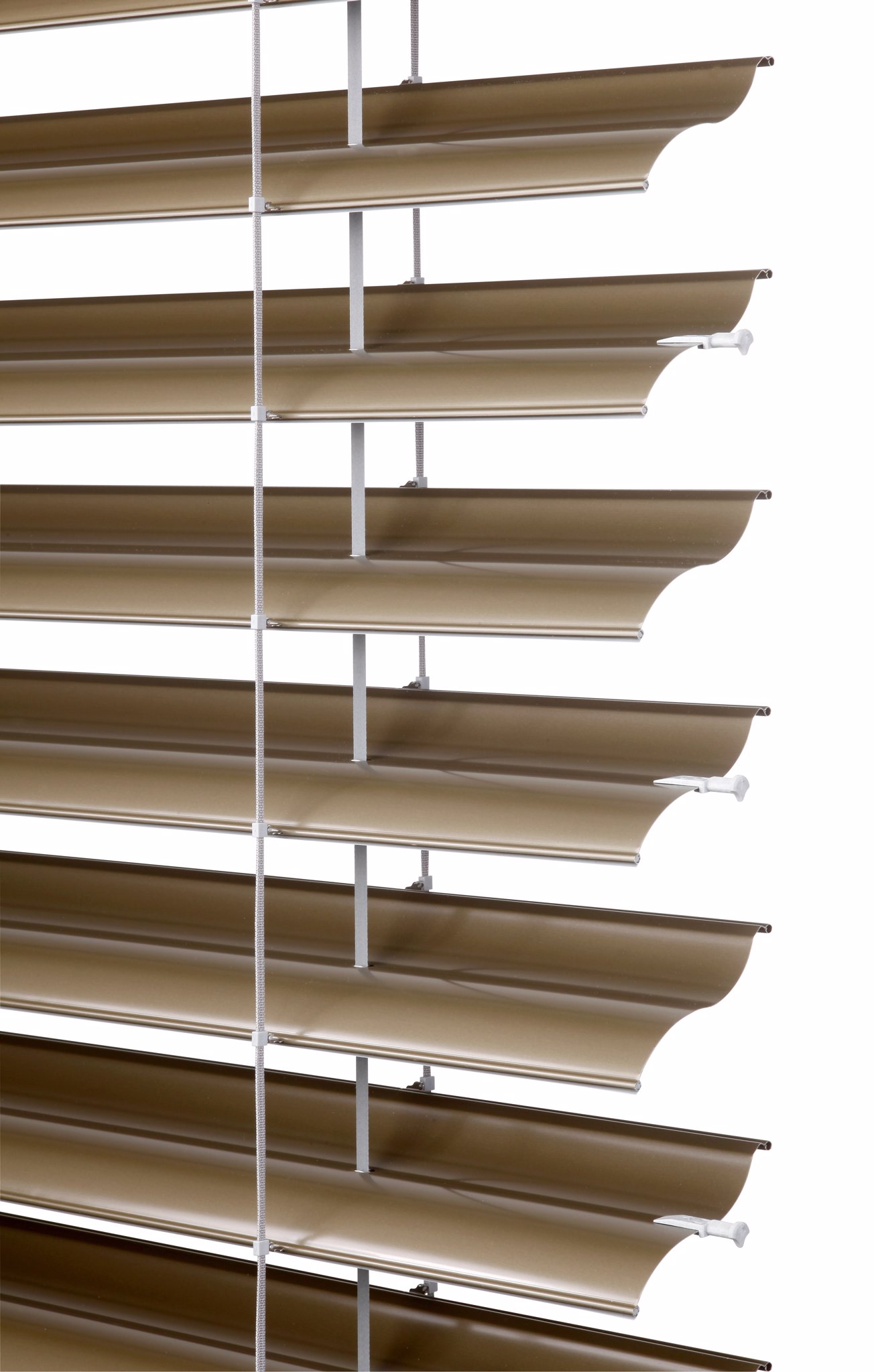

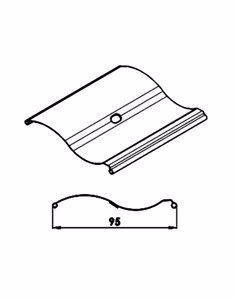

Venkovní žaluzie Setta 90 představuje špičku ve venkovním zastínění z pohledu účelnosti a designu. Lamely ve tvaru písmene „S“ šíře 90 mm vytváří v zavřeném stavu dokonalou celistvou plochu. Účelnost venkovní žaluzie Setta je posilněná ladným vzhledem. V porovnání se žaluzií Setta 65 je venkovní okenní žaluzie Setta 90 vhodná k zastínění větších ploch, neboť lamely působí opticky větším dojmem.
Termoregulační efekt žaluzie Setta zvyšuje guma vlisovaná po celé délce lamely. Hliníkové vodící lišty zajišťují stabilitu venkovní žaluzie ve větru a jsou podpůrným prvkem pro zabezpečení domu proti vloupání. Variabilita montáže, elegance a dokonalé zastínění tvoří z této venkovní horizontální žaluzie unikátní stínicí prvek pro veškeré typy objektů.

Exteriérová stínicí technika vytváří optimální prostředí z pohledu světelných a tepelných podmínek a je významnou součástí stavby z hlediska úspory energie. V tradičním pojetí plní exteriérové žaluzie stínicí a bezpečnostní funkci, v netradičním pojetí jsou zajímavým architektonickým prvkem administrativních budov a rodinných domů.

Přednosti a výhody

  • elegantní a designové provedení s lamelou ve tvaru „S“,
  • vysoký stupeň zastínění,
  • termoregulační i ochranný efekt,
  • snižování hladiny venkovního hluku,
  • dolní profil z extrudovaného hliníku,
  • možnost elektrického ovládání,
  • snížená hlučnost žaluzie (vlisovaná guma po celé délce žaluzie),
  • maximální garantovaná plocha 24 m2.

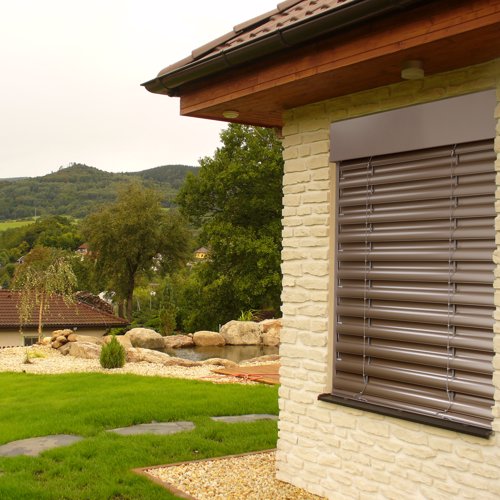

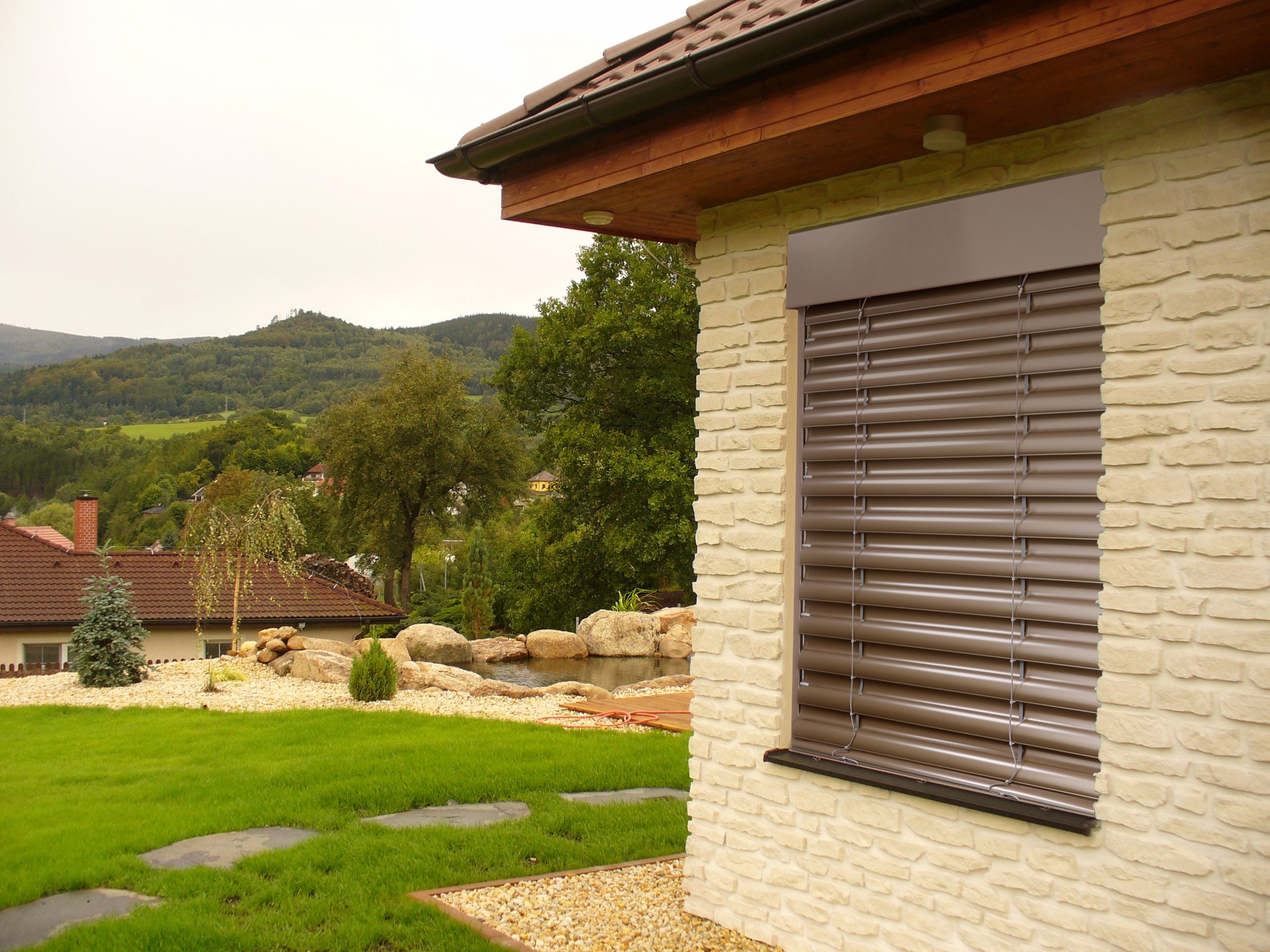

Reference



Způsob ovládání

  • manuálně - klikou
  • elektricky – dálkovým ovladačem nebo vypínačem

Garantované rozměry

  • minimální šířka: 600 mm
  • maximální šířka: 4000 mm (pro ovládání klikou) / 6000* mm (pro ovládání motorem)
  • maximální výška: 4000 mm
  • maximální plocha: 8 m2 (pro ovládání klikou) / 24m2 (pro ovládání motorem)

* Upozornění: S rostoucí šířkou žaluzie klesá třída její odolnosti vůči větru – viz Odolnost proti větru, níže na stránce.

Atypické rozměry nevyrábíme.

Technické parametry


Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek
vodící lišta
Obchodní název
Rozměr ( mm)
Materiál
P001
56 × 58
Fe
63278
P001/2
56 × 60
Al
63278
P 012/1
93 × 14
Al
63279
S37/2
0,42 × 113
Al
63277

S029/1
86 × 9,5
PES
S029/21
PES
P 028
8 × 0,34
PES
Barva Standard:
pozink. plech
natural (Al profil)
Ostatní RAL v nástřiku
Standard: elox. hliník

Ostatní RAL v nástřiku
Dle aktuálního
vzorníku
Standard: elox

Ostatní RAL v nástřiku
šedá šedá

Barevné provedení

62539

Základní barvy RAL pro lamelu Setta 90

  • 1015 1015
  • 3000 S 3000 S
  • 5014 5014
  • 7016 7016
  • 7035 7035
  • 7038 7038
  • 7048 7048
  • 8014 8014
  • 9005 9005
  • 9006 9006
  • 9007 9007
  • 9010 9010
  • 9016 9016
  • DB 703 DB 703
  • VSR 780 VSR 780

Příplatkové barvy RAL pro lamelu

  • 3004 3004
  • 5002 5002
  • 6005 6005
  • 9002 9002
  • DB 702 DB 702
  • W 210 W 210

Příplatkové barvy Isotra System Decoral pro box, vodící lišty, držáky vodících lišt, horní a dolní profil


  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310

Barvy zde uvedené jsou pouze orientační. Pokud chcete barvu vidět ve skutečnosti, doporučujeme navštívit některého z našich obchodních partnerů a vyžádat si fyzický vzorník. Na případnou reklamaci z důvodu výběru nevhodné barvy dle vzorníku zobrazeného elektronickou cestou nemůžeme přistoupit. Vybrat obchodního patnera.

Varianty montáže

Základní typy montáže

  • Montáž do vytvořené kapsy (strop / stěna)
  • Montáž do špalety na rám okna (strop / stěna)
  • Montáž na rozšiřovací profil okna (strop / stěna)

Montáž do vytvořené kapsy (strop / stěna) Montáž do špalety na rám okna (strop / stěna) Montáž na rozšiřovací profil okna (strop / stěna)

Tyto tři typy montáže mohou být ve dvou variantách: krycí schránka přiznaná / krycí schránka včleněná do zateplovacího systému nebo obvodového pláště.

Specifická montáž

  • Samonosné provedení (upevnění žaluzie na vodících lištách)
  • Fasádní provedení (kulatá kazeta; montáž na fasádu)
  • Montáž do překladu Heluz (zapuštěné vodící lišty)
  • Montáž do překladu Porotherm (vhodné pro samonosné provedení)
  • Samonosná žaluzie s nábalem mimo kanál

S montáží do překladu je nutné počítat již ve fázi projektu rodinného domu.

Samonosná žaluzie s nábalem mimo kanál Bravo

Limitní rozměry pro variantu Bravo

  • minimální šířka: 600 / 720* mm
  • maximální šířka: 3500 / 1800* mm
  • maximální výška: 2700 / 2500* mm
  • maximální plocha: 9 m2 / 3* m2

*provedení se sítí proti hmyzu
Pozn.: Max. výška žaluzie, kterou pojme schránka velikosti 210 mm.

Samonosná žaluzie Viva

Limitní rozměry pro variantu Viva

  • minimální šířka: 600 / 720* mm
  • maximální šířka: 3500 / 1800* mm
  • maximální výška: 3000 / 2500* mm
  • maximální plocha: 9 m2 (pro ovládání motorem) / 3* m2

*provedení se sítí proti hmyzu
Pozn.: Max. výška žaluzie, kterou pojme schránka velikosti 300 mm.

Setta 90 do překladu

Garantované rozměry pro žaluzie Setta 90 do překladu

  • minimální šířka: 600 mm
  • maximální šířka: 3850 mm
  • maximální výška: 1900 mm
  • maximální plocha: 8 m2

Odolnost proti větru

Zkoušky odolnosti proti větru byly provedeny Centrem stavebního inženýrství, a.s. ve Zlíně dle ČSN EN 13659.

Základní charakteristiky Vlastnost (podle šířky stavebního otvoru) Technická specifikace
Do 2,20 m 2,2 – 4 m 4 – 4,5 m 4,5 – 5,0 m 5,0 – 5,5 m 5,5 – 6,0 m
Odolnost proti větru 6 4 3 2 1 0 EN 13659+A1
9 7 6 5 4 3 Beaufort
Max. rychlost větru 88 61 49 38 28 19 km/h
