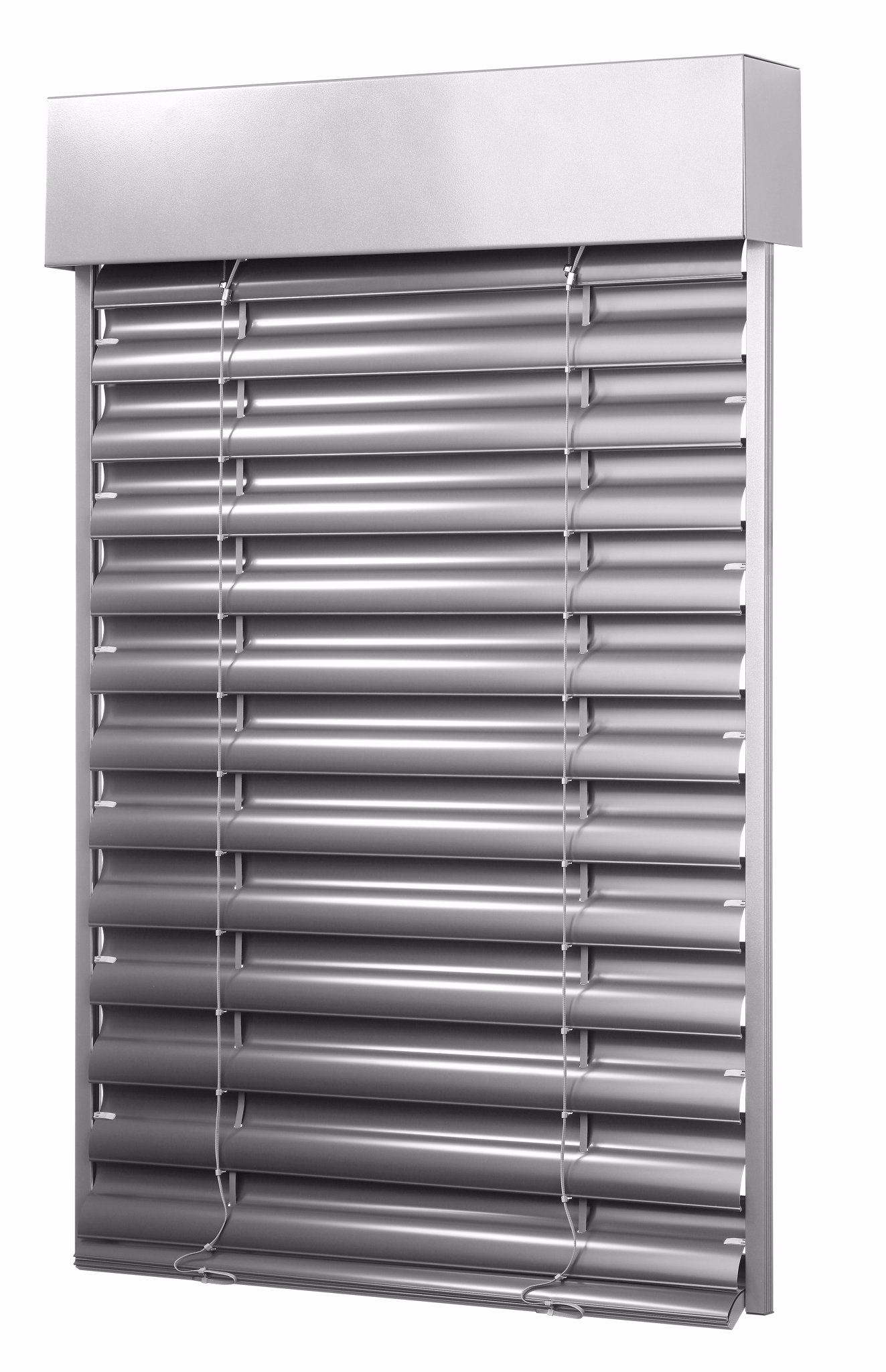

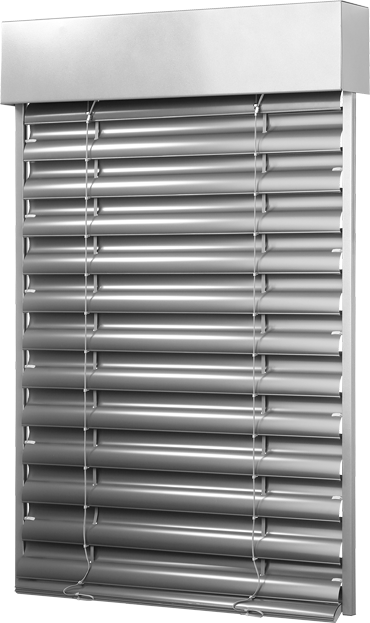

Exteriérová žaluzie – Setta 65

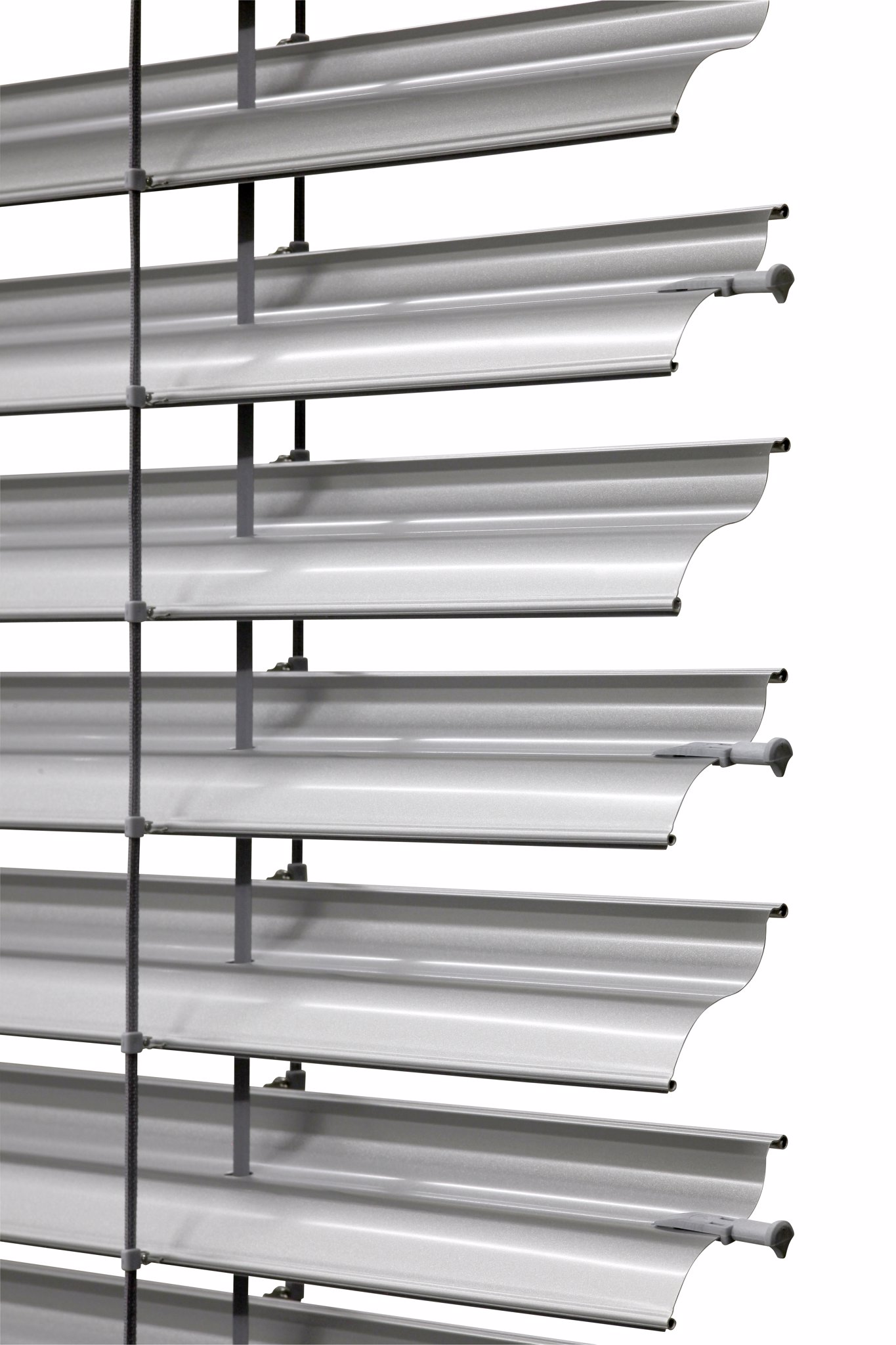

Venkovní žaluzie Setta představuje špičku ve venkovním zastínění z pohledu účelnosti a designu. Lamely ve tvaru písmene „S“ vytváří v zavřeném stavu dokonalou celistvou plochu. Účelnost venkovní žaluzie Setta je posilněná ladným vzhledem. Termoregulační efekt žaluzie Setta zvyšuje guma vlisovaná po celé délce lamely. Hliníkové vodící lišty zajišťují stabilitu venkovní žaluzie ve větru a jsou podpůrným prvkem pro zabezpečení domu proti vloupání. Variabilita montáže, elegance a dokonalé zastínění tvoří z této venkovní horizontální žaluzie unikátní stínicí prvek pro veškeré typy objektů.

Exteriérová stínicí technika vytváří optimální prostředí z pohledu světelných a tepelných podmínek a je významnou součástí stavby z hlediska úspory energie. V tradičním pojetí plní exteriérové žaluzie stínicí a bezpečnostní funkci, v netradičním pojetí jsou zajímavým architektonickým prvkem administrativních budov a rodinných domů.

Přednosti a výhody

  • elegantní a designové provedení s lamelou ve tvaru „S“,
  • vysoký stupeň zastínění,
  • termoregulační i ochranný efekt,
  • snižování hladiny venkovního hluku,
  • dolní profil z extrudovaného hliníku,
  • možnost elektrického ovládání,
  • snížená hlučnost žaluzie (vlisovaná guma po celé délce žaluzie),
  • maximální garantovaná plocha 24 m2.


Způsob ovládání

  • manuálně - klikou
  • elektricky – dálkovým ovladačem nebo vypínačem

Garantované rozměry

  • minimální šířka: 600 mm
  • maximální šířka: 4000 mm (pro ovládání klikou) / 6000* mm (pro ovládání motorem)
  • maximální výška: 4000 mm
  • maximální plocha: 8 m2 (pro ovládání klikou) / 24 m2 (pro ovládání motorem)

* Upozornění: S rostoucí šířkou žaluzie klesá třída její odolnosti vůči větru – viz Odolnost proti větru, níže na stránce.

Atypické rozměry nevyrábíme

Technické parametry

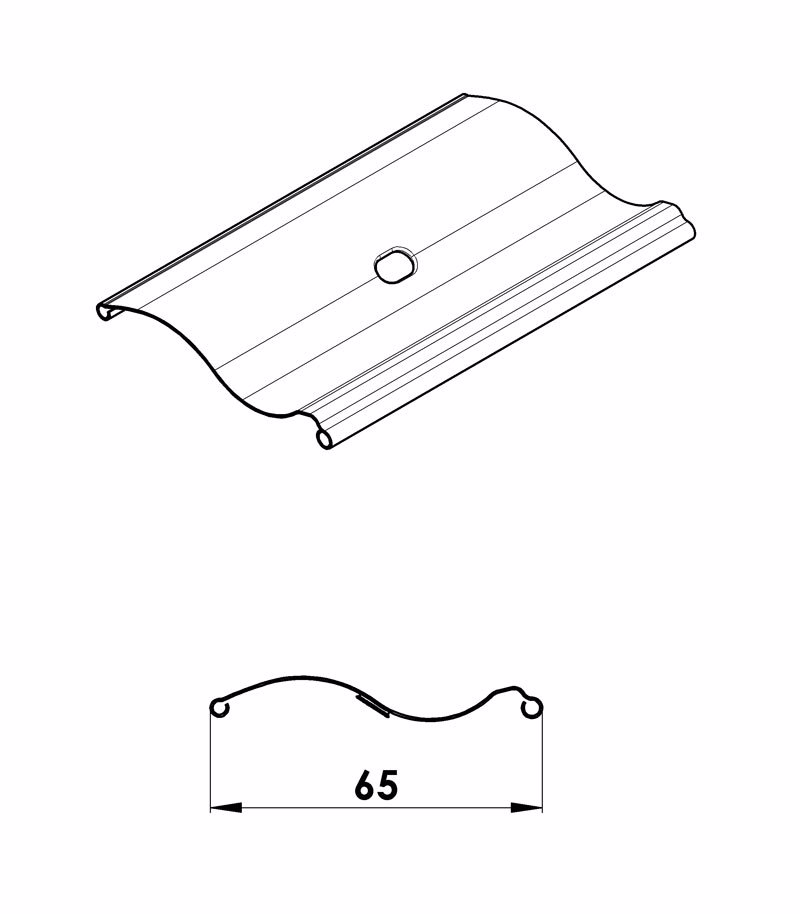

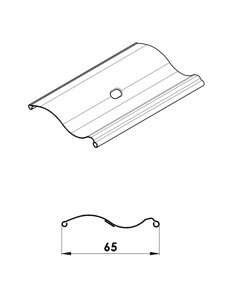

Nákres Setta 65

Horní profil Dolní profil Lamela Boční vedení Žebříček Textilní pásek
vodící lišta
Obchodní název
Rozměr ( mm)
Materiál
P001
56 × 58
Fe
63276
P001/2
56 × 60
Al
63276
P01/24
67 × 13
Al
63273
S39/2
0,42 × 83
Al
63274
P 029/2
60 × 9,5
PES

S029/22
PES
P 028
8 × 0,34
PES
Barva Standard:
pozink. plech
natural (Al profi l)
Ostatní RAL v nástřiku
Standard: elox. hliník

Ostatní RAL v nástřiku
Dle aktuálního
vzorníku
Standard: elox

Ostatní RAL v nástřiku
bílá šedá

Barevné provedení

62463

Základní barvy RAL pro lamelu

  • 1015 1015
  • 5014 5014
  • 7016 7016
  • 7035 7035
  • 7038 7038
  • 7048 7048
  • 8014 8014
  • 9005 9005
  • 9006 9006
  • 9007 9007
  • 9010 9010
  • 9016 9016
  • DB 703 DB 703
  • VSR 780 VSR 780

Příplatkové barvy pro lamelu

  • 3004 3004
  • 5002 5002
  • 6005 6005
  • 9002 9002
  • DB 702 DB 702
  • W 210 W 210

Příplatkové barvy Isotra System Decoral pro box, vodící lišty, držáky vodících lišt, horní a dolní profil

  • ISD110 ISD110
  • ISD120 ISD120
  • ISD130 ISD130
  • ISD140 ISD140
  • ISD150 ISD150
  • ISD160 ISD160
  • ISD210 ISD210
  • ISD220 ISD220
  • ISD230 ISD230
  • ISD310 ISD310


Barvy zde uvedené jsou pouze orientační. Pokud chcete barvu vidět ve skutečnosti, doporučujeme navštívit některého z našich obchodních partnerů a vyžádat si fyzický vzorník. Na případnou reklamaci z důvodu výběru nevhodné barvy dle vzorníku zobrazeného elektronickou cestou nemůžeme přistoupit. Vybrat obchodního patnera.

Varianty montáže

Základní typy montáže

  • Montáž do vytvořené kapsy (strop / stěna)
  • Montáž do špalety na rám okna (strop / stěna)
  • Montáž na rozšiřovací profil okna (strop / stěna)

Montáž do vytvořené kapsy (strop / stěna) Montáž do špalety na rám okna (strop / stěna) Montáž na rozšiřovací profil okna (strop / stěna)

Tyto tři typy montáže mohou být ve dvou variantách: krycí schránka přiznaná / krycí schránka včleněná do zateplovacího systému nebo obvodového pláště.

Specifická montáž

  • Samonosné provedení (upevnění žaluzie na vodících lištách)
  • Fasádní provedení (kulatá kazeta; montáž na fasádu)
  • Montáž do překladu Heluz (zapuštěné vodící lišty)
  • Montáž do překladu Porotherm (vhodné pro samonosné provedení)
  • Samonosná žaluzie s nábalem mimo kanál

S montáží do překladu je nutné počítat již ve fázi projektu rodinného domu

Samonosná žaluzie s nábalem mimo kanál Bravo

Limitní rozměry pro variantu Bravo

  • minimální šířka: 600 / 720* mm
  • maximální šířka: 3500 / 1800* mm
  • maximální výška: 1900 mm
  • maximální plocha: 9 m2 / 3* m2

*provedení se sítí proti hmyzu
Pozn.: Max. výška žaluzie, kterou pojme schránka velikosti 210 mm.

Samonosná žaluzie Viva

Limitní rozměry pro variantu Viva

  • minimální šířka: 600 / 720* mm
  • maximální šířka: 3500 / 1800* mm
  • maximální výška: 2400 mm
  • maximální plocha: 9 m2 (pro ovládání motorem) / 3* m2

*provedení se sítí proti hmyzu
Pozn.: Max. výška žaluzie, kterou pojme schránka velikosti 300 mm.

Setta 65 do překladu

Garantované rozměry pro žaluzie Setta 65 do překladu

  • minimální šířka: 600 mm
  • maximální šířka: 3850 mm
  • maximální výška: 1400 mm
  • maximální plocha: 8 m2

Odolnost proti větru

Zkoušky odolnosti proti větru byly provedeny Centrem stavebního inženýrství, a.s. ve Zlíně dle ČSN EN 13659.

Základní charakteristiky Vlastnost (podle šířky stavebního otvoru) Technická specifikace
Do 2,2 m 2,2 – 4 m 4 – 4,5 m 4,5 – 5,0 m 5,0 – 5,5 m 5,5 – 6,0 m
Odolnost proti větru 6 4 3 2 1 0 EN 13659+A1
9 7 6 5 4 3 Beaufort
Max. rychlost větru 88 61 49 38 28 19 km/h
